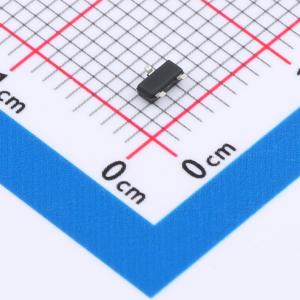

温馨提醒：图片仅供参考，商品以实物为准
3402
N沟道 耐压:30V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ID=4A/VDS=30V/VGS=±12V
- 品牌名称
- High Diode(海德)
- 商品型号
- 3402
- 商品编号
- C22458619
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 85mΩ@2.5V | |
| 耗散功率(Pd) | 350mW | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.4nC@4.5V | |
| 输入电容(Ciss) | 389pF | |
| 反向传输电容(Crss) | 40pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 54pF |
商品特性
- 开关速度快
- 高输入阻抗和低电平驱动
- 雪崩能量测试
- 提高 dv/dt 能力，高耐用性
应用领域
- 高效率开关电源
- 功率因数校正
- 电子整流器
