温馨提醒：图片仅供参考，商品以实物为准

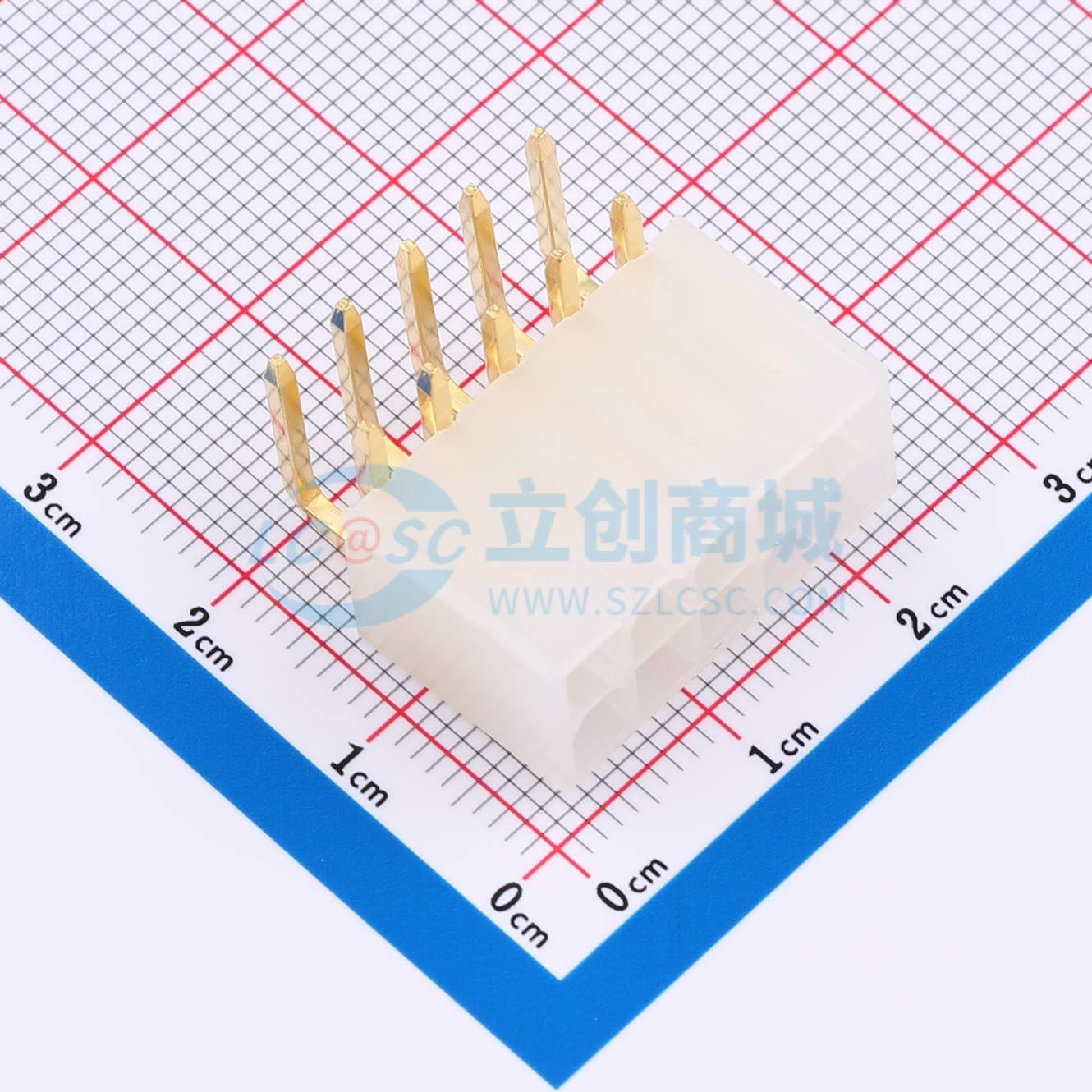

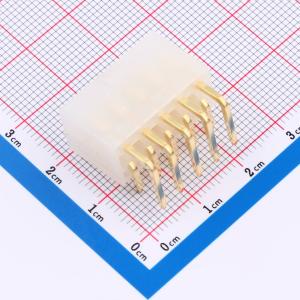

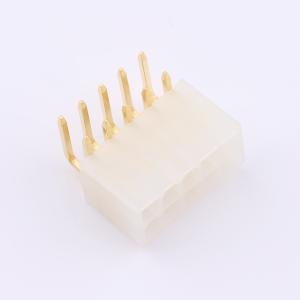

HC-5557-2*5AW-GP-05
2x5P 间距:4.2mm 弯插 系列:Mini-Fit(MX 4.2)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HCTL(华灿天禄)
- 商品型号
- HC-5557-2*5AW-GP-05
- 商品编号
- C22458612
- 商品封装
- 弯插,P=4.2mm
- 包装方式
- 袋装
- 商品毛重
- 3.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x5P | |
| 间距 | 4.2mm | |
| 安装方式 | 弯插 | |
| 参考系列 | Mini-Fit(MX 4.2) | |
| 总PIN数 | 10P | |
| 排数 | 2 | |
| 每排PIN数 | 5 | |
| 行距 | 4.2mm | |
| 额定电流 | 9A | |
| 触头材质 | 黄铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 金 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 300V | |
| 塑料材质 | PA66 | |
| 阻燃等级 | - | |
| 附加特征 | - | |
| 颜色 | 透明色 | |
| Z轴-板上高度 | - | |
| X轴-板上底边长度(间距线) | - | |
| Y轴-板上底边宽度 | - |
商品特性
- 额定电流：9A（交流、直流）
- 额定电压：300V（交流、直流）
- 温度范围：-40°C ~ +105°C
- 接触电阻：最大20mΩ
- 绝缘电阻：最小1000mΩ
- 耐压：1500V交流/分钟
- 材料：磷青铜镀锡；外壳为尼龙66（UL94-V0(2)）
- 适用线规：AWG #14~28#
- 电路规格：2x1P、2x2P ~ 2x12P
