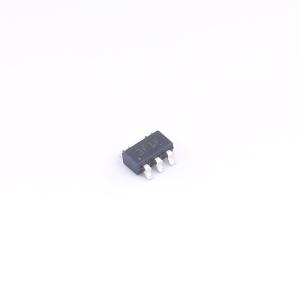

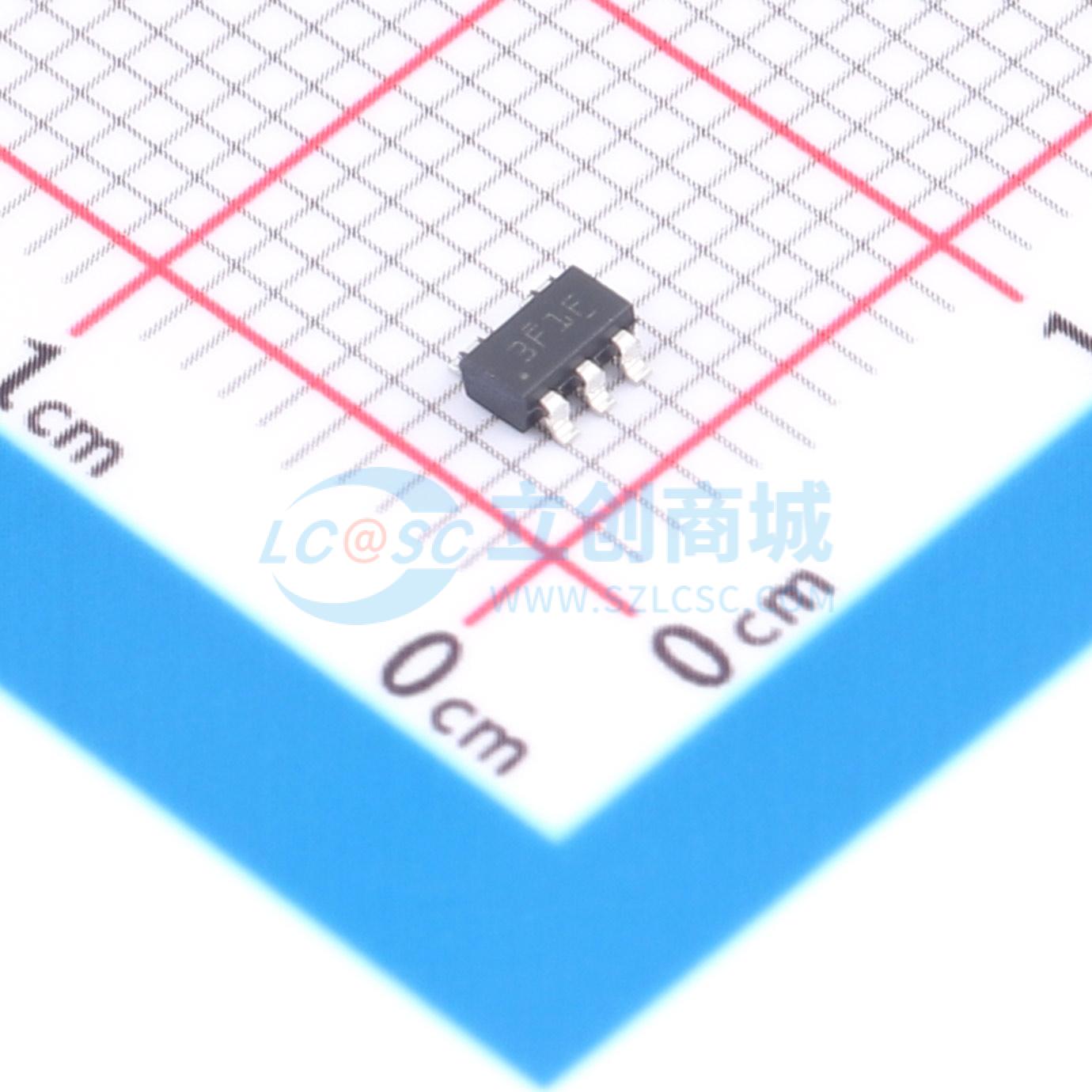

TLV77118PDBVR

1.8V 150mA 5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLV771 是一款小型低压降 (LDO) 线性稳压器，可提供 150mA 的输出电流。该 LDO 提供具有高 PSRR 的电压源，以及满足各种电路要求的负载和线路瞬态性能。TLV771 具有 1.4V 至 5.5V 的输入电压范围，以及 0.6V 至 3.3V 的输出电压范围。这种灵活性使得此器件可用于多种应用。
品牌名称: TI(德州仪器)
商品型号: TLV77118PDBVR
商品编号: C22451851
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

	属性	参数值
	静态电流(Iq)	80uA
	噪声	90uVrms
	功能特性	输出放电；使能控制；内置软启动；短路保护；过流保护；热关断
	工作温度	-40℃~+125℃
	输出类型	固定

商品概述

TLV771 是一款小型低压降 (LDO) 线性稳压器，可提供150mA 的输出电流。该 LDO 提供具有高 PSRR 的电压源，以及满足各种电路要求的负载和线路瞬态性能。TLV771 具有 1.4V 至 5.5V 的输入电压范围，以及0.6V 至 3.3V 的输出电压范围，这种灵活性使得此器件可用于多种应用。TLV771 具备内部软启动电路，可避免过多浪涌电流，因此可在启动过程中更大程度地降低输入电压降。有源下拉电路可在 LDO 处于禁用状态时使输出快速放电，并提供已知的启动状态。EN 输入允许外部逻辑信号启用或禁用稳压输出。该 LDO 在与小型陶瓷电容器搭配使用时可保持稳定，因此整体封装尺寸较小。工作结温范围为 −40℃ 至 +125℃。该 LDO 采用标准 SOT-23(DBV) 和 1mm × 1mm X2SON (DQN) 封装。

商品特性

高 PSRR:55dB (1MHz)
输入电压范围:1.4V 至 5.5V
固定输出电压范围:0.6V 至 3.3V
输出电压精度:2%
150mA输出、3.3VOUT时压降为113mV
具备折返电流限制
具备有源输出下拉电阻
提供1mm × 1mm 4引脚 X2SON (DQN)封装
提供5引脚 SOT-23 (DBV)封装
内部软启动电路可避免过多浪涌电流，降低启动过程输入电压降
EN输入允许外部逻辑控制稳压输出启停
搭配小型陶瓷电容器即可保持稳定

应用领域

智能手机
平板电脑
游戏机
笔记本电脑
流媒体播放器
机顶盒
摄像头模块

	属性	参数值
	商品目录	线性稳压器(LDO)
	工作电压	5.5V
	输出电压	1.8V
	输出电流	150mA
	电源纹波抑制比(PSRR)	55dB@(1MHz)
	压差	170mV@(150mA)
