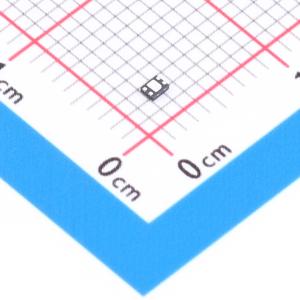

温馨提醒：图片仅供参考，商品以实物为准

TMAG5253BA4IQDMRR

低功耗线性霍尔效应传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: TMAG5253 是一款低功耗线性霍尔效应传感器，可按比例响应磁通量密度。该器件具有使能引脚，可进入超低功耗 (nA) 关断模式。TMAG5253 的启动时间很短 (<25μs)，专为低功耗位置检测应用而设计。该器件采用业界出色的 1.54mm² 超小型封装，适用于空间狭小的应用。该器件具有宽电源电压范围，可在 1.65V 至 3.6V 电压范围内运行。垂直于封装顶部的磁通量由器件感应，并且 TMAG5253 提供双极灵敏度极性选项，其中北磁极和南磁极会产生不同的输出电压。输出会随施加的磁通量密度呈线性变化，四个灵敏度选项可以根据所需的感应范围提供最大的输出电压摆幅。该器件使用比例式架构，当外部模数转换器 (ADC) 使用相同的 VCC 作为其基准电压时，可消除 VCC 容差产生的误差。此外，该器件还具有磁体温度补偿功能，可抵消-40℃ 至 125℃ 宽温度范围内的磁灵敏度漂移。该器件还能够在关断模式下将输出置于高阻抗状态。这使得多个器件能够连接到单个 ADC。
品牌名称: TI(德州仪器)
商品型号: TMAG5253BA4IQDMRR
商品编号: C22452022
商品封装: X2SON-4-EP(1.1x1.4)
包装方式: 编带
商品毛重: 0.111727克(g)

商品参数

商品概述

TMAG5253 是一款低功耗线性霍尔效应传感器，可按比例响应磁通量密度。该器件具有使能引脚，可进入超低功耗 (nA) 关断模式。TMAG5253 的启动时间很短 (<25μs)，专为低功耗位置检测应用而设计。该器件采用业界出色的 1.54mm² 超小型封装，适用于空间狭小的应用。该器件具有宽电源电压范围，可在 1.65V 至 3.6V 电压范围内运行。垂直于封装顶部的磁通量由器件感应，并且 TMAG5253 提供双极灵敏度极性选项，其中北磁极和南磁极会产生不同的输出电压。输出会随施加的磁通量密度呈线性变化，四个灵敏度选项可以根据所需的感应范围提供最大的输出电压摆幅。该器件使用比例式架构，当外部模数转换器 (ADC) 使用相同的 VCC 作为其基准电压时，可消除 VCC 容差产生的误差。此外，该器件还具有磁体温度补偿功能，可抵消 -40°C 至 125°C 宽温度范围内的磁灵敏度漂移。该器件还能够在关断模式下将输出置于高阻抗状态。这使得多个器件能够连接到单个 ADC。

商品特性

业界先进的低功耗
- 电源电压，VCC: 1.65V - 3.6V
- 关断电流：<20nA（25°C 时为 1.8V）
- 有效电流：2mA（25°C 时为 1.8V）
- 平均电流：100Hz 占空比时 <10μA
专用使能引脚
快速开通时间：<25μs
比例式模拟输出与 VCC 成比例
关断模式下的高阻抗输出
低噪声输出，具有 ±1mA 的驱动能力
支持正负磁场的双极灵敏度选项
磁性灵敏度范围选项：
- A1：±20mT 范围
- A2：±40mT 范围
- A3：±80mT 范围
- A4：±160mT 范围
支持钕磁铁温漂的灵敏度补偿
超小型 X2SON 4 引脚封装：1.54mm²
宽工作温度范围： - 40°C 至 125°C

应用领域

游戏控制器和外设
磁接近传感器
移动机器人
电机控制
无线电动工具
扫地机器人
无人机有效载荷控制

	属性	参数值
	商品目录	线性霍尔传感器
	磁场范围	±160mT
	灵敏度	7.5mV/mT
	线性度	±0.1%

	属性	参数值
	工作电压	1.65V~3.6V
	工作电流	2mA
	工作温度	-40℃~+125℃
