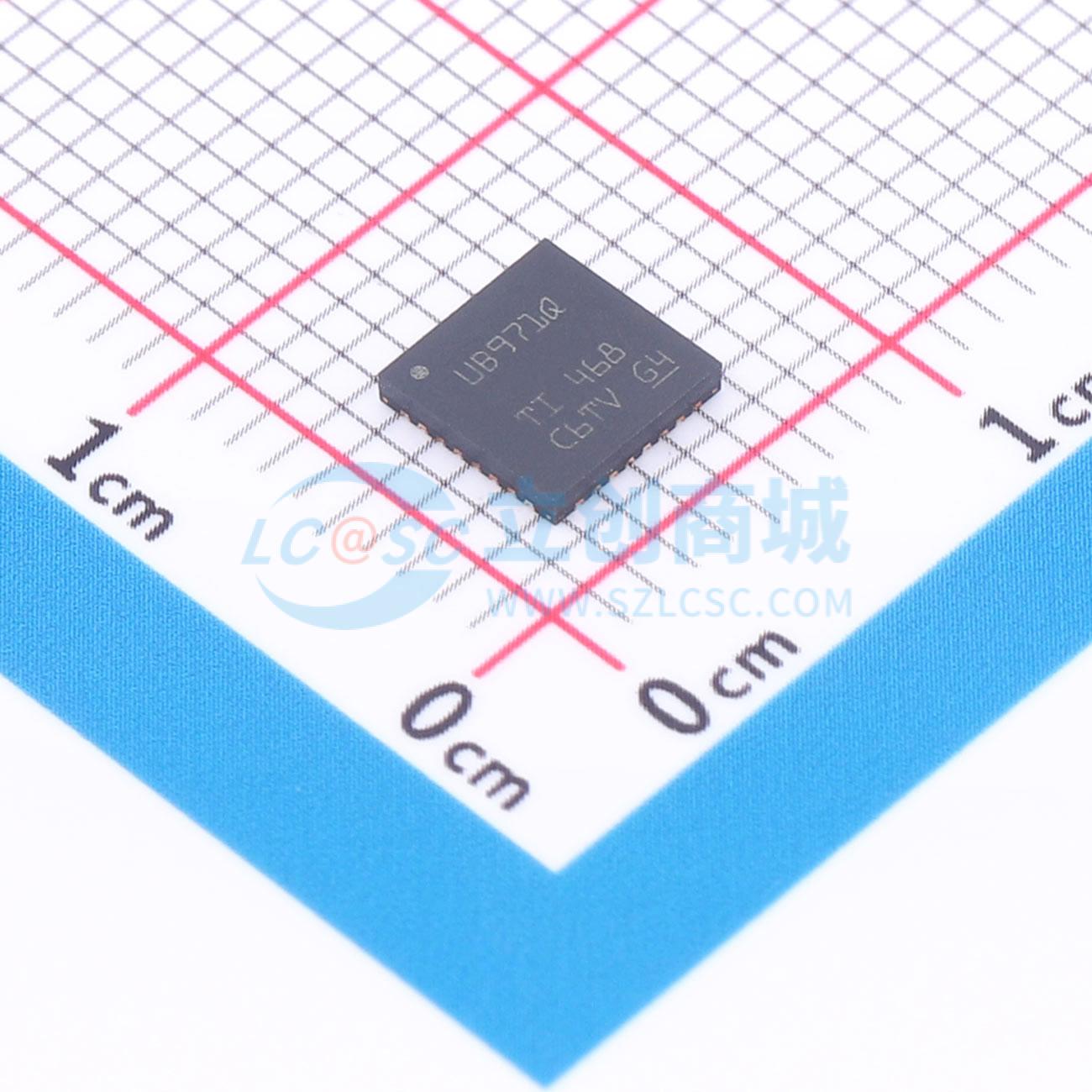

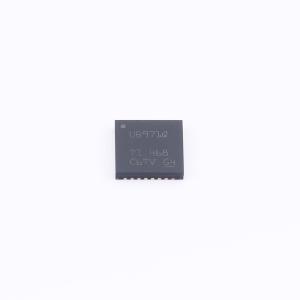

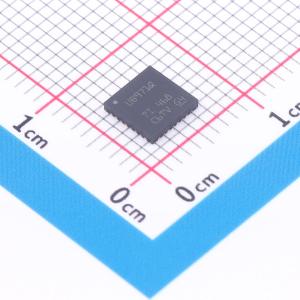

温馨提醒：图片仅供参考，商品以实物为准

DS90UB971RHBRQ1

DS90UB971-Q1 FPD-Link IV 7.55-Gbps 串行器，带有CSI-2接口，适用于8MP+摄像头、雷达及其他传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS90UB971-Q1 是一款 FPD-Link IV 串行器，支持高达 7.55Gbps 的数据速率，适用于 8MP+ 摄像头、雷达和其他传感器。该芯片提供了一个超低延迟的双向控制通道，并支持通过单根同轴电缆或 STP 电缆供电。
品牌名称: TI(德州仪器)
商品型号: DS90UB971RHBRQ1
商品编号: C22451698
商品封装: VQFN-32-EP(5x5)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

DS90UB971-Q1 串行器是第一代 FPD-Link IV 串行器，旨在支持包括 8MP+ 成像仪、卫星、激光和飞行时间 (ToF) 传感器在内的超高速原始数据传感器。该芯片能够提供 7.55Gbps 正向通道与超低延迟47.1875Mbps 双向控制通道，并且支持通过单根同轴（PoC）或 STP 电缆供电。DS90UB971-Q1 具有先进的数据保护和诊断功能，可支持 ADAS 和汽车功能安全。DS90UB971-Q1 与配套的解串器一起提供精确的多摄像头传感器时钟和传感器同步。DS90UB971-Q1 完全符合 AEC-Q100 标准，环境工作温度范围为 -40℃ 至 115℃。该串行器采用 5mm × 5mm 小型VQFN 封装，适用于空间受限型传感器应用。

商品特性

符合面向汽车应用的 AEC-Q100 标准
7.55Gbps （6Gbps 视频有效载荷）支持高速传感器（包括 8MP+ 成像仪）
同轴电缆供电 (PoC) 兼容收发器
具有 4 个通道的单个 MIPI D-PHY 端口
符合 MIPI D-PHY v2.1 标准
1 个时钟通道和 1、2 或 4 个可配置数据通道
每个通道不超过 1.5Gbps，每个端口不超过 6Gbps
支持极性引脚反转 (p/n)
16 个虚拟通道
单端口 MIPI CSI-2 接收器
符合 MIPI CSI-2 v2.1 标准
支持多种数据类型和多次曝光
高级数据保护与诊断（包括:CRC 数据保护、传感器数据完整性检查、I2C 写保护、电压与温度测量、可编程警报以及线路故障检测）
灵活的可编程输出时钟发生器
支持单端同轴或屏蔽双绞线（STP）电缆
超低延迟双向 I2C 与 GPIO 控制通道，支持通过 ECU 进行 ISP 控制
单个 1.8 V 电源
小型 5mm × 5mm VQFN 封装与解决方案尺寸，适合紧凑型传感器模块设计
功能安全合规，专为功能安全应用开发
可提供辅助达到 ASIL B 级别的 ISO 26262 系统设计的文档

应用领域

汽车驾驶员辅助系统 (ADAS)
环视系统 (SVS)
摄像头监控系统 (CMS)
前视摄像头 (FC)
驾驶员监控系统 (DMS)
后视摄像头 (RVC)
汽车卫星与激光模块
飞行时间 (ToF) 传感器
安防与监控摄像头
工业与医疗成像

	属性	参数值
	商品目录	串行器/解串器
	类型	串行器
	数据速率	7.55Gbps
	工作电压	1.8V
	工作温度	-40℃~+115℃

	属性	参数值
	通道数	4
	每通道并行位数	1
	输出	FPD-Link
	控制接口	I2C
	功能特性	-
