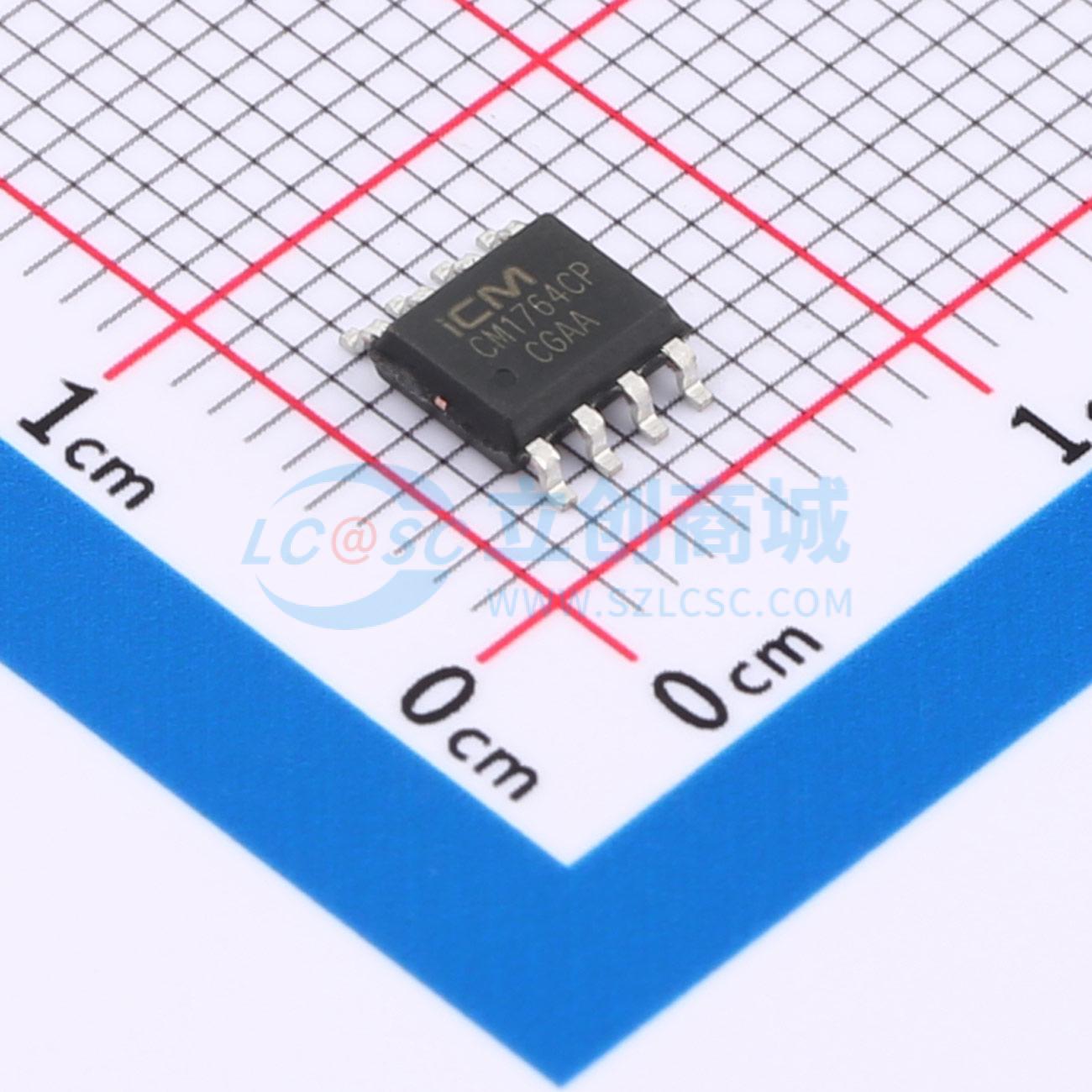

温馨提醒：图片仅供参考，商品以实物为准

CM1764CP

ACDC-SSR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CM1764CP是一款多模式控制的高性能SSR电源芯片，内置650V功率MOSFET，可用于20W以内的离线式开关电源产品。CM1764CP可根据输入电压，输出电压以及负载的不同控制系统工作在PWM，PFM，以及Burst模式，以实现全电压范围，全负载段的效率最优。芯片内置了专利的抖频技术和调频控制技术，简化系统EMI设计。
品牌名称: iCM(创芯微)
商品型号: CM1764CP
商品编号: C22446603
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.158273克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+150℃
	工作模式	PFM 调制；PWM 调制

商品概述

CM1764CP是一款多模式控制的高性能SSR电源芯片，内置650V功率MOSFET，可用于20W以内的离线式开关电源产品。CM1764CP可根据输入电压，输出电压以及负载的不同控制系统工作在PWM，PFM，以及Burst模式，以实现全电压范围，全负载段的效率最优。芯片内置了专利的抖频技术和调频控制技术，简化系统EMI设计。CM1764CP内置了大量的补偿以及保护功能，如输入电压补偿，电感补偿，斜坡补偿，过流保护，过载保护，VDD过压保护，过温保护等，从而简化了外围电路，利于PCB布局及EMI设计，提高了方案的可靠性和安全性，降低了方案成本。

商品特性

输入电压范围85~264VAC
PWM + PFM + Burst多模式混合控制
内置650V功率MOSFET
典型应用下空载功耗<75mW @230V
固定工作频率65KHz
内置软起电路
内置频率抖动
内置电感补偿
超低启动功耗（<5μA）
内置过压保护，过载保护，过温保护等多种保护功能
逐周期电流限制
无音频噪声
动态栅极驱动
可实现恒功率输出
适用功率≤20W

应用领域

充电器&适配器
反激式变换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	开关频率	21kHz~65kHz
	最大占空比	80%
	晶体管耐压	650V
