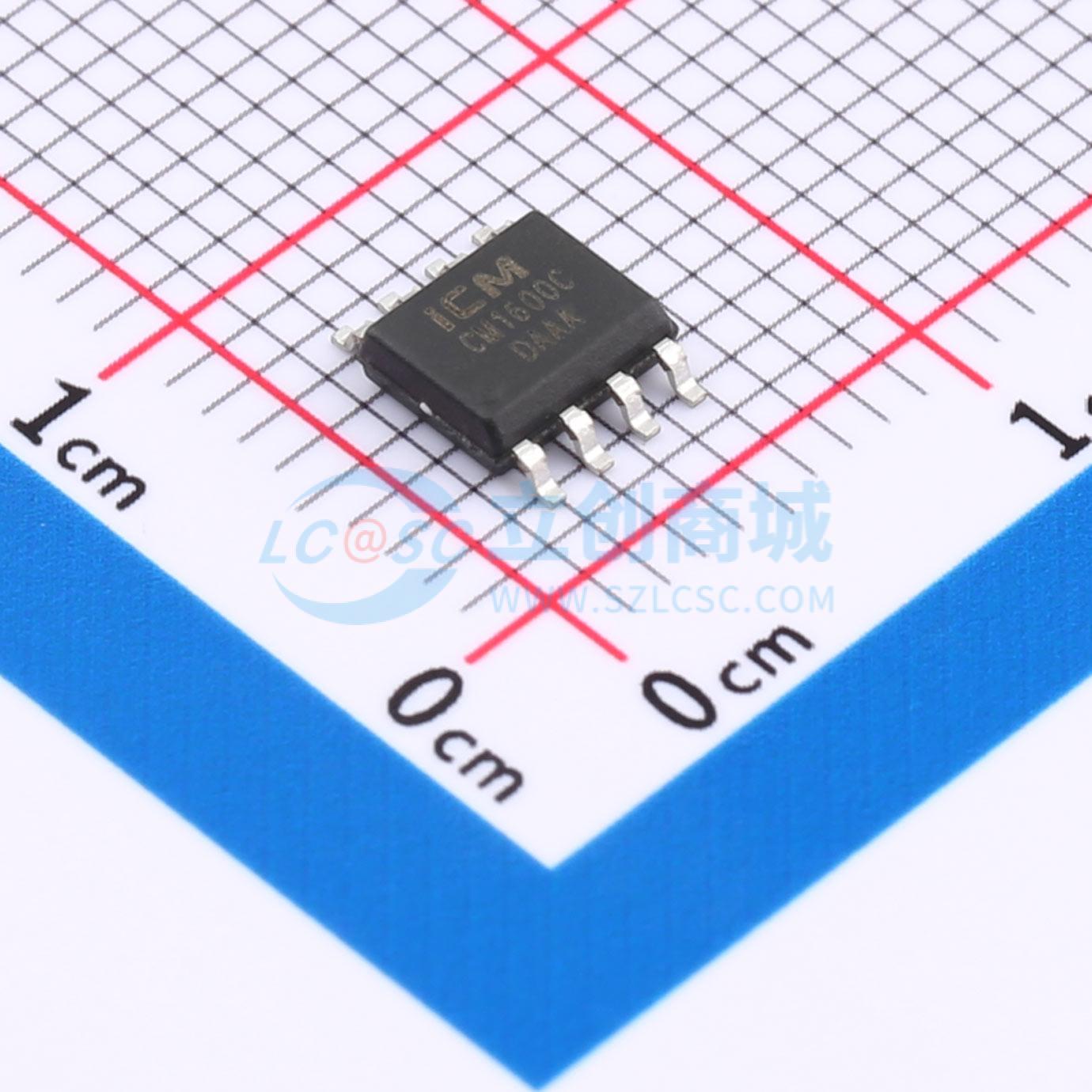

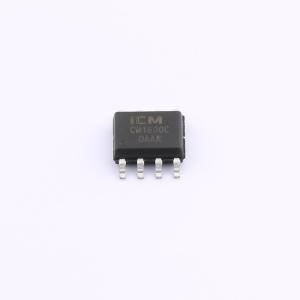

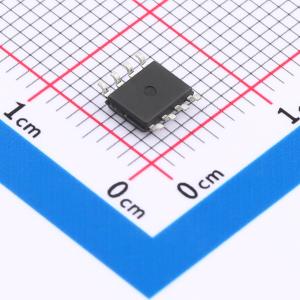

温馨提醒：图片仅供参考，商品以实物为准
CM1600C
40V 2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CM1600C 是一款高性能的同步整流芯片，用以替代反激式开关电源次级整流二极管，以减少整流损耗，提高系统能效。 CM1600C 能够在 DCM，QR 等多种模式下工作，高度集成，基本无需多余外围元器件即可实现同步整流功能，从而简化了 PCB 设计，降低了 BOM 成本。 CM1600C 支持负端整流。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1600C
- 商品编号
- C22446606
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.196861克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | - | |
| 开关频率 | 200kHz | |
| 输出电流 | 2A | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 40V | |
| 拓扑结构 | 反激式 | |
| 特性 | - | |
| 工作温度 | -20℃~+125℃ | |
| 工作模式 | QR；DCM | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
CM1600C 是一款高性能的同步整流芯片，用以替代反激式开关电源次级整流二极管，以减少整流损耗，提高系统能效。 CM1600C 能够在 DCM，QR 等多种模式下工作，高度集成，基本无需多余外围元器件即可实现同步整流功能，从而简化了 PCB 设计，降低了 BOM 成本。 CM1600C 支持负端整流。
商品特性
- 支持 DCM 和 QR 模式的反激式变换器
- 内置 40V 25mΩ 功率 MOS
- 轻载及空载时进入绿色工作模式
- 最高工作频率 200KHz
- 支持负端整流应用
- SOP8 封装
应用领域
- 旅充&适配器
- 反激式变换器
