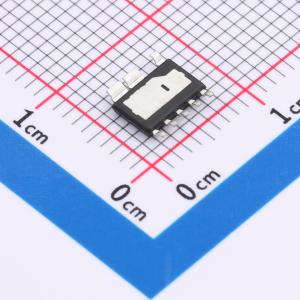

温馨提醒：图片仅供参考，商品以实物为准
CM1775G
ACDC-SSR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1775G是一款针对离线式反激变换器的高性能高工作频率的准谐振模式AC-DC转换芯片，芯片支持7到60V的VDD供电，可轻松满足PD快充电源的宽电压输出要求。CM1775G可根据输入电压，输出电压以及负载的不同，控制系统工作于DCM/QR模式，在轻载时则会工作于burst模式以实现全电压范围、全负载段的效率最优，且待机功耗低于75mV满足六级能效要求。芯片内置有高精度120KHz的开关频率振荡器，且内置有专利的频率抖动和驱动控制技术，优化了系统EMI性能。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1775G
- 商品编号
- C22446605
- 商品封装
- ESOP-7
- 包装方式
- 编带
- 商品毛重
- 0.175849克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 7V~60V | |
| 开关频率 | 100kHz~135kHz | |
| 晶体管耐压 | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | QR；DCM | |
| 反馈方式 | 副边反馈 |
商品概述
CM1775G是一款针对离线式反激变换器的高性能高工作频率的准谐振模式AC-DC转换芯片，芯片支持7到60V的VDD供电，可轻松满足PD快充电源的宽电压输出要求。CM1775G可根据输入电压，输出电压以及负载的不同，控制系统工作于DCM/QR模式，在轻载时则会工作于burst模式以实现全电压范围、全负载段的效率最优，且待机功耗低于75mV满足六级能效要求。芯片内置有高精度120KHz的开关频率振荡器，且内置有专利的频率抖动和驱动控制技术，优化了系统EMI性能。
商品特性
- 输入交流电压范围：85~264V
- PWM+PFM+Burst多模式混合QR控制
- 空载功耗<75mW @230V
- 最大工作频率120KHz
- 内置软启动电路
- 内置频率抖动
- 内置过流补偿
- 超低启动功耗（<5μA）
- 内置过压保护，过载保护，过温保护等多种保护功能
- 逐周期电流限制
- 无音频噪声
应用领域
- 充电器&适配器
- 反激式变换器
