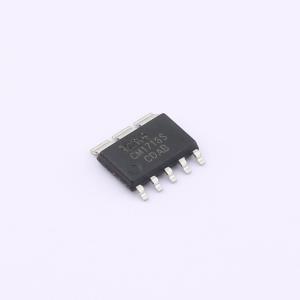

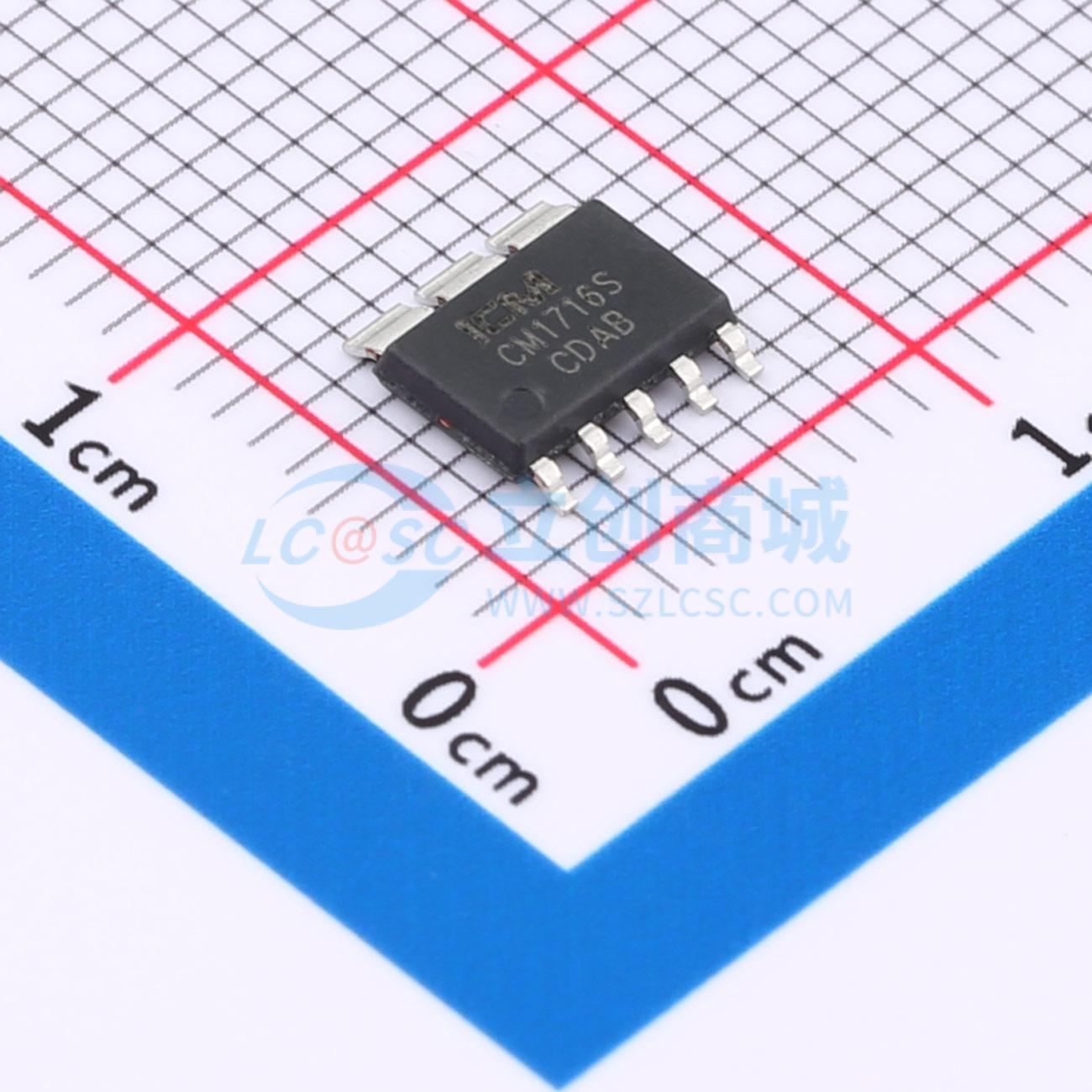

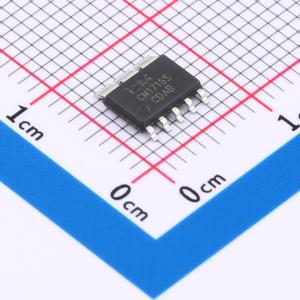

CM1716S

ACDC-PSR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CM1716S是一款应用于原边采样和控制的高性能开关电源芯片。其内置功率MOSFET，可用于42W以内的离线式开关电源产品。CM1716S工作于恒流模式时采用PFM的控制方式，而工作于恒压模式时采用PWM+PFM的控制方式，从而可以获得高精度的恒压恒流控制效果，且无需任何次级采样和控制电路。
品牌名称: iCM(创芯微)
商品型号: CM1716S
商品编号: C22446400
商品封装: ESOP-6
包装方式: 编带
商品毛重: 0.188679克(g)

商品参数

	属性	参数值
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-20℃~+140℃
	工作模式	PFM 调制；PWM 调制
	反馈方式	原边反馈

商品概述

CM1716S是一款应用于原边采样和控制的高性能开关电源芯片。其内置功率MOSFET，可用于42W以内的离线式开关电源产品。CM1716S工作于恒流模式时采用PFM的控制方式，而工作于恒压模式时采用PWM+PFM的控制方式，从而可以获得高精度的恒压恒流控制效果，且无需任何次级采样和控制电路。同时，芯片具有谷底开启功能，更好的优化了系统效率和EMI。CM1716S还内置了输入线电压补偿以及输出线缆补偿，从而可以获得更好的电压和电流调整率。CM1716S内置了大量的补偿以及保护功能，从而简化了外围电路，利于PCB布局及EMI设计，提高了方案的可靠性，降低了方案成本。

商品特性

PWM+PFM多模式混合控制
AC工作电压范围175~264V
内置650V功率MOSFET
±3%恒压精度及高恒流精度
典型应用下空载功耗<75mW @230V
内置软启电路
内置输出线补
内置频率抖动
内置电感补偿
超低启动功耗（<<5μA）
内置过流保护，过压保护，短路保护，过温保护等多种保护功能
逐周期电流限制
动态栅极驱动
适用功率e36W

应用领域

旅充&适配器
反激式变换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	开关频率	45kHz~65kHz
	晶体管耐压	650V
	拓扑结构	反激式
