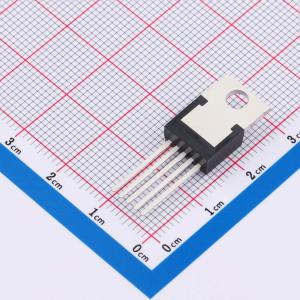

温馨提醒：图片仅供参考，商品以实物为准
LM2575HVT-5.0G
降压型 2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 55V 2A 52Khz 5V输出
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LM2575HVT-5.0G
- 商品编号
- C22439334
- 商品封装
- TO-220-5
- 包装方式
- 管装
- 商品毛重
- 2.693克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~55V | |
| 输出电压 | 5V | |
| 输出电流 | 2A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
该系列稳压器是单片集成电路，提供降压开关稳压器的全部功能，可驱动2A负载，并具备出色的线性和负载调节性能。器件提供3.3V、5V、12V、15V固定输出电压以及可调输出型号。其内部集成了频率补偿和固定频率振荡器，极大减少了外部元件数量，简化了使用。与常见的三端线性稳压器相比，其效率显著更高，是理想的替代方案，通常无需或仅需小型散热片。该系列已针对与标准系列电感配合使用进行优化，多家电感制造商均可提供，这大大简化了开关电源设计。其他特性包括：在规定的输入电压和输出负载条件下，输出电压精度为±4%，振荡器频率精度为±10%。外部关断电路支持低至50μA（典型值）的待机电流。输出开关具备逐周期电流限制和热关断功能，可在故障条件下提供全面保护。
商品特性
- 提供3.3V、5V、12V、15V固定输出电压及可调输出型号
- 可调输出型号在线性和负载条件下，输出电压范围为1.23 ~ 37 V（高压型号为52 V），最大误差为+4%
- 保证2A输出电流
- 宽输入电压范围，高压型号可达55V
- 仅需4个外部元件
- 52kHz固定频率内部振荡器
- 支持TTL关断能力，具备低功耗待机模式
- 高效率
- 可使用市售标准电感
- 具备热关断及电流限制保护
应用领域
- 简单高效的降压稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正负电压转换器
- 负压升压变换器
- 电池充电器电源
