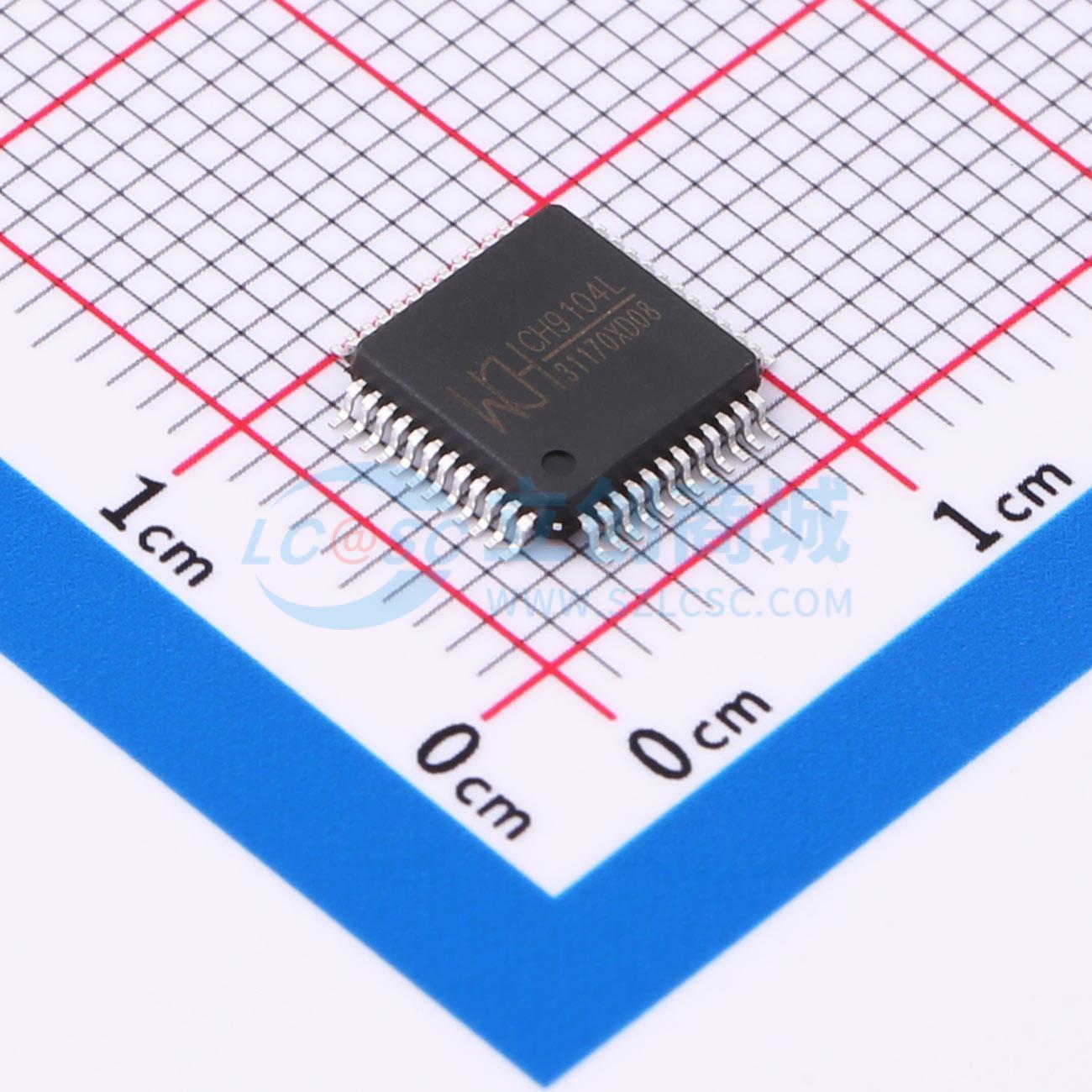

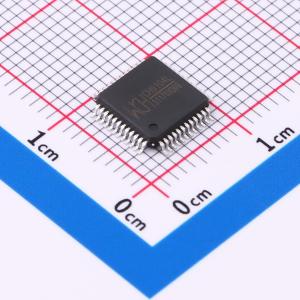

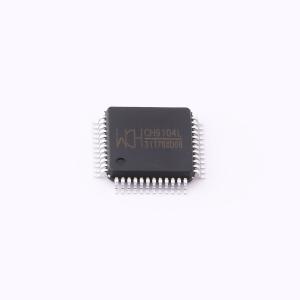

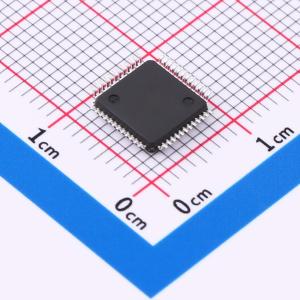

CH9104L
USB转4串口芯片CH9104
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CH9104是一款USB总线的转接芯片，实现USB转四个异步串口UART0/1/2/3功能，用于为计算机扩展异步串口，或者将普通的串口设备或者MCU直接升级到USB总线。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH9104L
- 商品编号
- C22439562
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | USB转UART | |
| USB协议版本 | USB 2.0 | |
| 通道数 | 4 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 6Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 18mA | |
| 静态电流 | 450uA |
商品概述
CH9104 是一款USB 总线的转接芯片，实现USB 转四个异步串口UART0/1/2/3 功能，用于为计算机扩展异步串口，或者将普通的串口设备或者MCU 直接升级到USB 总线。
商品特性
- 全速USB 设备接口，兼容USB V2.0
- 内置固件，仿真标准串口，用于升级原串口外围设备，或者通过USB 增加额外串口
- 计算机端Windows 操作系统下的串口应用程序完全兼容，无需修改
- 支持免安装的操作系统内置CDC 类驱动程序或者多功能高速率的VCP 厂商驱动程序
- 硬件全双工串口，内置独立的收发缓冲区，支持通讯波特率1200bps～6Mbps
- 串口支持8 个数据位，支持奇校验、偶校验以及无校验
- 每个串口内置2048 字节的接收FIFO，1024 字节的发送FIFO
- 支持常用的MODEM 联络信号RTS、DTR、DCD、RI、DSR、CTS
- 支持CTS 和RTS 硬件自动流控
- 支持半双工，提供串口正在发送状态指示TNOW，可用于控制RS485 收发切换
- 支持最多24 路GPIO 输入输出功能
- 通过外加电平转换器件，支持RS232、RS485、RS422 等接口
- 内置EEPROM，可配置芯片VID、PID、最大电流值、厂商和产品信息字符串等参数
- 单一3.3V 供电
- 提供LQFP48 无铅封装，兼容RoHS
应用领域
- USB 转四路TTL 串口
