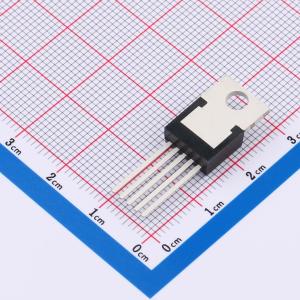

温馨提醒：图片仅供参考，商品以实物为准

LM2575HVT-3.3G

2A开关型降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 55V 2A 52Khz 3.3V输出
品牌名称: HGC(深圳汉芯)
商品型号: LM2575HVT-3.3G
商品编号: C22439335
商品封装: TO-220-5
包装方式: 管装
商品毛重: 2.792克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

LM2575 系列的稳压器是单片集成电路，能提供降压开关稳压器(buck)的各种功能，能驱动2A 的负载，优异的线性和负载调整能力。这些器件的固定输出电压有3.3V，5V，12V，15V，还有可调整输出的型号。

这些稳压器内部含有频率补偿器和一个固定频率振荡器，将外部元件的数目减到最少，使用简便。

LM2575 的效率比流行的三段线性稳压器要高的多，是理想的替代。一般情况下不需要或只要很小尺寸的外加散热片。已经优化可和LM2575 一起使用的标准系列电感由好几个不同的电感生成商提供。此特征大大简化了开关电源的设计。其它特征包括:在指定输入电压和输出负载条件下保证输出电压的 ±4% 误差，以及振荡器频率的 ±10% 误差。还包括外部的关断电路，特征有 50μA (典型值)待机电流。

输出开关包括逐周限流，以及在故障状态下提供完全保护的热关断功能。

应用领域

简单高效的降压(Buck)稳压器
线性稳压器的高效预稳压器
卡上开关稳压器
正到负的变换器(Buck-升压)
负升压变换器
为电池充电器做电源
与National Semi.On Semi 的LM2575 完全互换

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~55V
	输出电压	3.3V
	输出电流	2A
	开关频率	52kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	固定
