温馨提醒：图片仅供参考，商品以实物为准

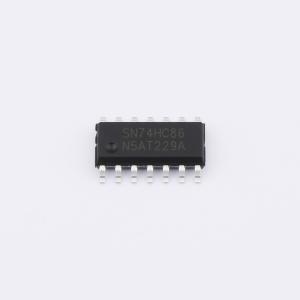

SN74HC86DR(LX)
集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC/HCT86 是一个 4 路 2 输入异或门。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过 VCC 的电压。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74HC86DR(LX)
- 商品编号
- C22436997
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.25675克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV；260mV；260mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 20ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
