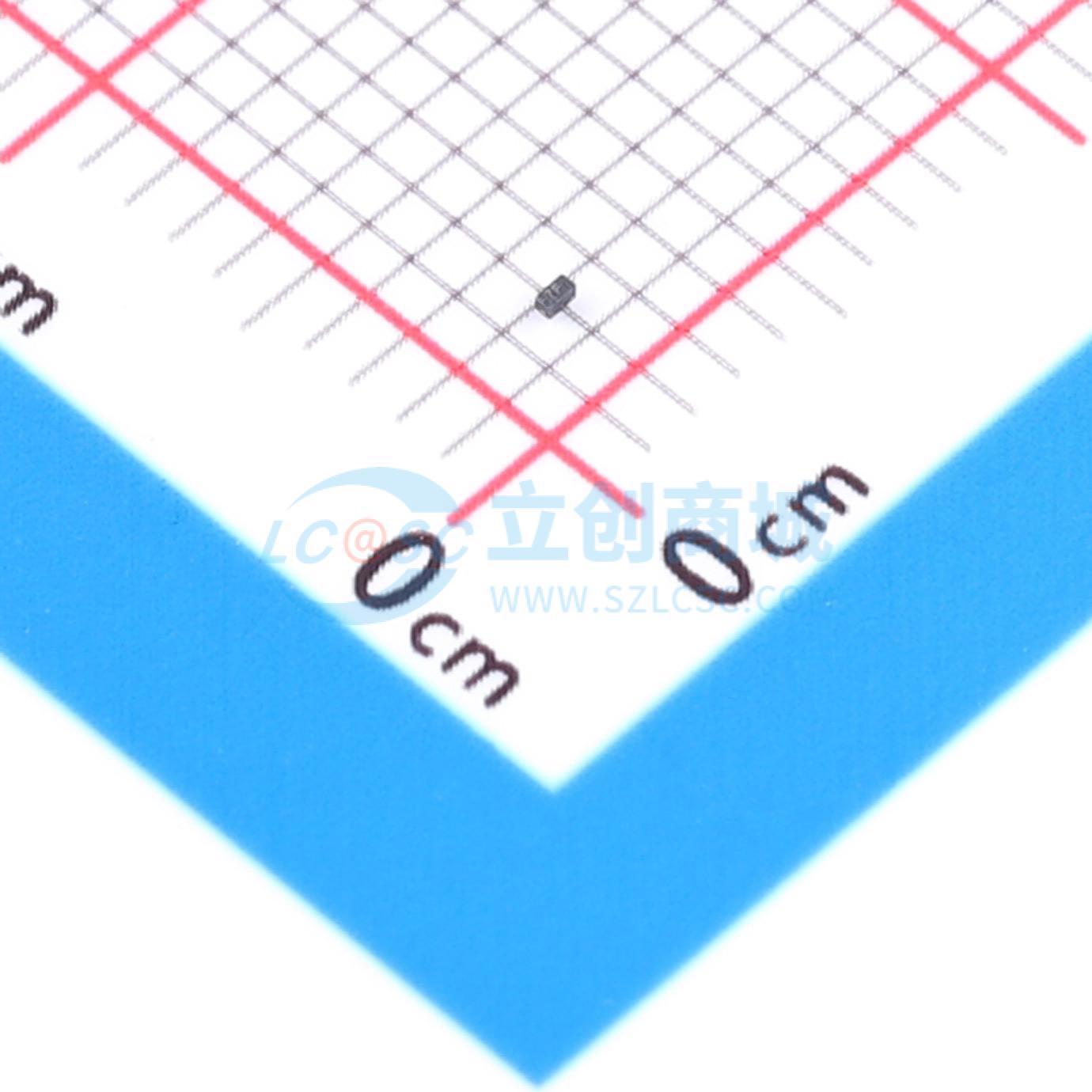

TPESD0542ZA-7F
ESD 5V截止 峰值浪涌电流：2A@8/20us
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD0542ZA-7F
- 商品编号
- C22435130
- 商品封装
- DFN0603-3
- 包装方式
- 编带
- 商品毛重
- 0.0264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7.4V | |
| 反向电流(Ir) | 50nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 低工作电压：5V
- 低钳位电压
- 超低电容：典型值 0.3 pF（I/O 至 I/O）
- 超低漏电流：nA 级别
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试
- 空气放电：±30 kV
- 接触放电：±30 kV
- IEC 61000-4-5（雷击）5A（8/20 µs）
- 无铅器件
- 响应时间典型值 < 1 ns
应用领域
- 高速数据线保护
- USB 2.0
- USB 3.0
- USB 3.1
