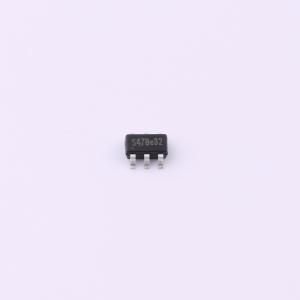

温馨提醒：图片仅供参考，商品以实物为准
TP6824S6
降压型 2A 3.5V~18V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TP6824S6 是一款高效率的同步降压转换器,支持2.0A输出电流,600KHz开关频率,输入电压范围为3.5V至18V。具有过流保护、软启动和低ESR陶瓷电容稳定等特性。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP6824S6
- 商品编号
- C22435125
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.035667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
该产品具有3.5V - 18V的宽输入电压范围，可最大限度减少对外部浪涌抑制组件的需求，是宽输入范围工业应用和多节电池组应用的理想选择。它集成了功率MOSFET，采用带内部补偿的峰值电流检测模式架构，提供2.0A的额定最大输出电流能力以及出色的负载和输入瞬态响应。引脚排列（顶视图）为SOT23 - 6。
商品特性
- 2.0A输出电流
- 0.6V参考电压
- 高效率：高达95%
- 无需肖特基二极管
- 600KHz频率工作
- 带打嗝模式的过流保护
- 3.5V至18V输入电压范围
- 集成内部补偿
- 输入过压保护(OVP)
- 浪涌电流限制和软启动
- 搭配低ESR陶瓷输出电容时稳定
应用领域
- 笔记本电脑
- 数字机顶盒
- 无线和DSL调制解调器
- 分布式电源系统
- 平板电视和显示器
