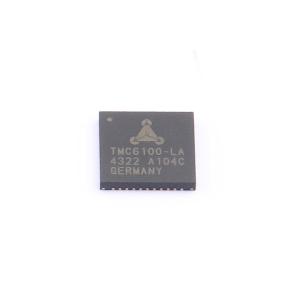

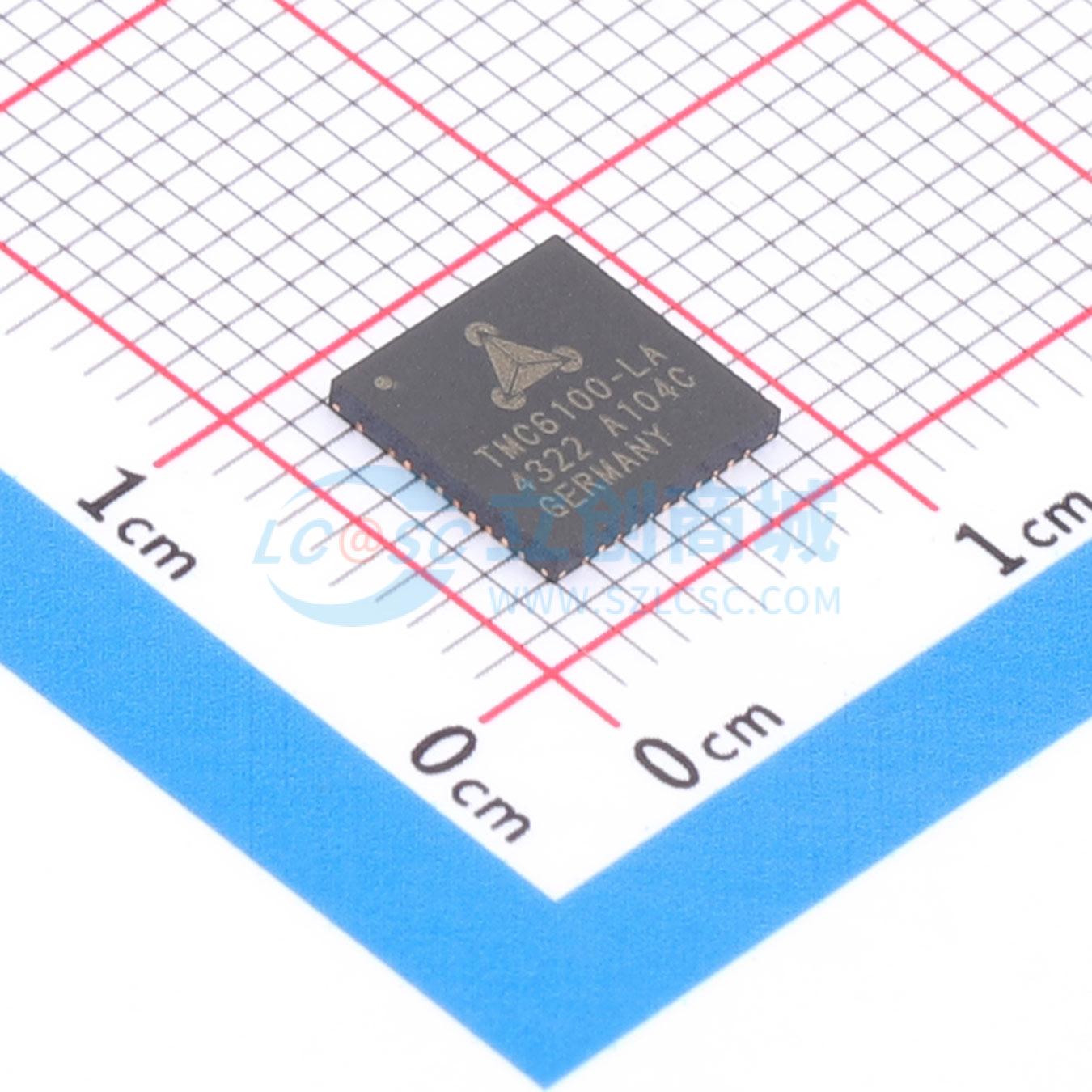

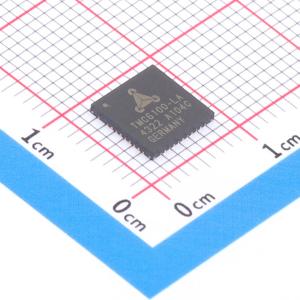

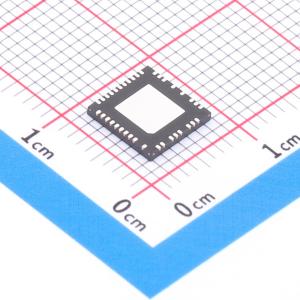

TMC6100-LA
通用高压无刷直流电机（BLDC）/永磁同步电机（PMSM）/伺服电机 MOSFET 三相半桥栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是用于PMSM伺服或BLDC电机的高功率栅极驱动器。使用六个外部MOSFET，可控制从待机到千瓦级的电机。软件控制的驱动强度可在系统内进行EME优化。可编程的安全特性（如短路检测和过热阈值）以及用于诊断的SPI接口，可实现稳健可靠的设计。只需最少数量的外部组件，即可构建具有全面保护和诊断功能的坚固驱动器。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- TMC6100-LA
- 商品编号
- C22425140
- 商品封装
- QFN-37(7x7)
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | - | |
| 灌电流(IOL) | 1.5A | |
| 拉电流(IOH) | 1.5A | |
| 工作电压 | 8V~60V | |
| 上升时间(tr) | 40ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 40ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 短路保护(SCP)；过热保护(OTP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | 0V~800mV | |
| 静态电流(Iq) | 500uA |
