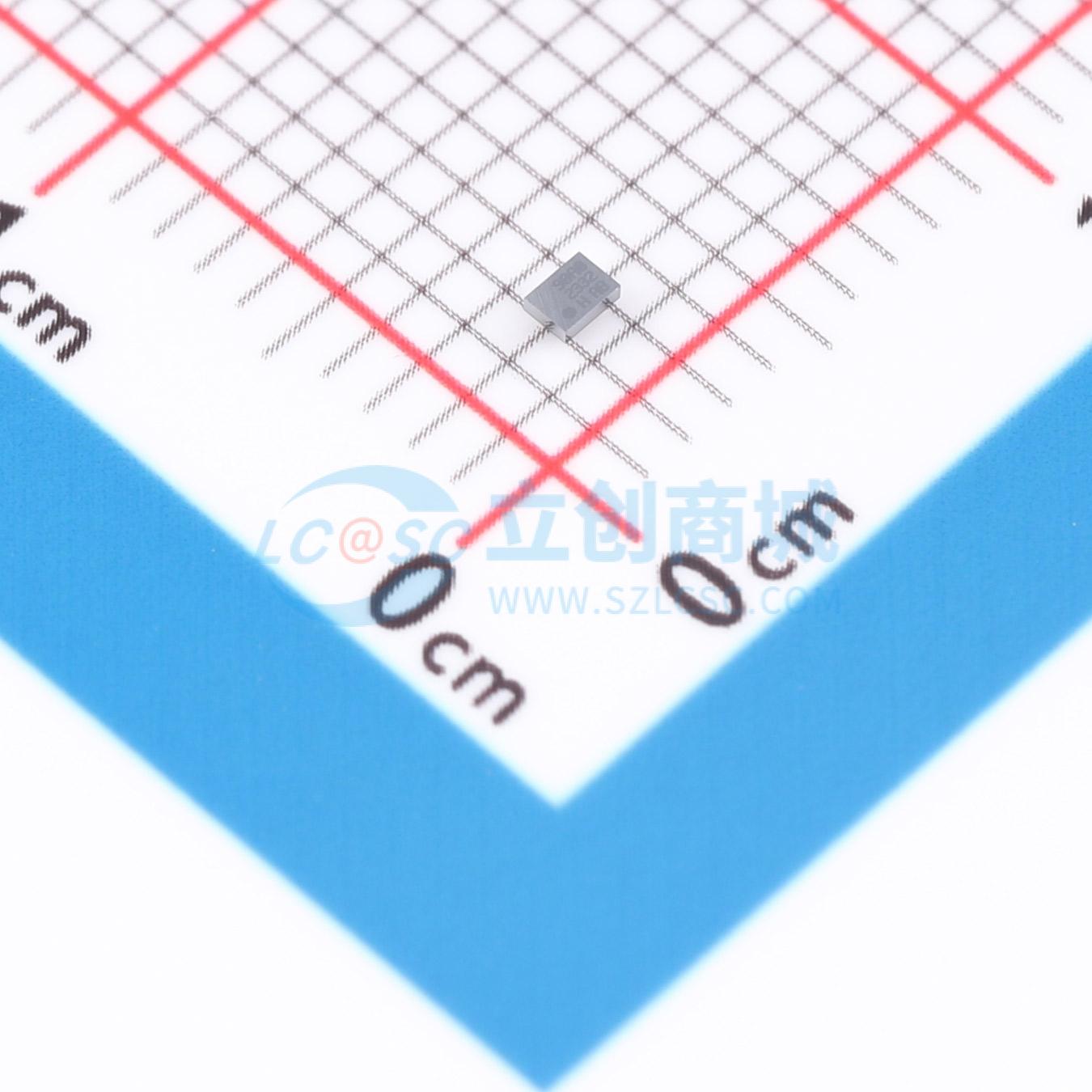

温馨提醒：图片仅供参考，商品以实物为准
TLI5590A6WXTMA1
磁位置传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款双通道比例梯度计，用于高精度长度测量。由两个TMR-惠斯通电桥组成，TMR电阻取决于外部磁场的方向和强度。结合多极磁体，每个电桥提供差分输出信号，即正弦和余弦信号，这些信号可进一步处理以进行相对位置测量。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLI5590A6WXTMA1
- 商品编号
- C22426290
- 商品封装
- SG-WFWLB-6-3
- 包装方式
- 编带
- 商品毛重
- 0.662162克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 位置传感器 | |
| 类型 | 磁位置传感器 | |
| 接口类型 | - | |
| 工作电压 | 1V~5.5V | |
| 旋转角度范围 | - | |
| 线性范围 | - | |
| 工作电流 | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 模组 | 否 | |
| 长度 | 1.27mm | |
| 宽度 | 0.93mm | |
| 高度 | 0.4mm | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 信号滤波处理 |
商品特性
- 两个独立的线性化隧道磁阻电桥
- 差分正弦与余弦输出
- 比例式输出信号
- 采用多极条状磁体实现高精度长度测量
- 工作温度范围宽，为 -40℃ ~ 125℃
- 采用极小型6球晶圆级封装，尺寸为 1.27×0.93×0.4 mm
应用领域
- 工业与消费类应用中的线性和角度增量位置传感
- 相机中用于变焦和焦点调节的镜头定位
