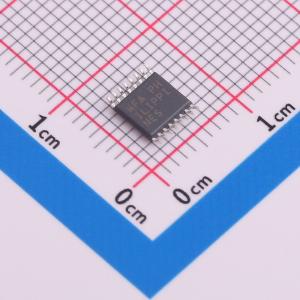

温馨提醒：图片仅供参考，商品以实物为准

MAX3323EEUE+T

±15kV ESD保护的多点应用RS-232收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于多点应用的低功耗、高速率RS-232收发器，具有高ESD保护。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX3323EEUE+T
商品编号: C22425539
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

MAX3322E/MAX3323E是3.0V至5.5V供电的EIA/TIA - 232和V.28/V.24通信接口，专为低功耗、高数据速率且需要增强静电放电（ESD）保护的多点应用而设计。所有RS - 232输入和输出采用IEC 1000 - 4 - 2气隙放电方法可承受±15KV，采用IEC 1000 - 4 - 2接触放电方法可承受±8KV，采用人体模型可承受±15KV。

商品特性

MAX3322E/MAX3323E具有引脚可选的5kΩ/高阻抗RS - 232接收器。这些器件能够在高阻抗模式下接收数据。在多点应用中，一个接收器的输入电阻为5kΩ，而其他接收器为高阻抗，以确保符合RS - 232标准。逻辑控制允许选择功能模式：高阻抗或RS - 232标准负载。
发射器通过逻辑控制启用，允许将输入多路复用到单个UART。
专有的低压差发射器输出级，通过双电荷泵可在3.0V至5.5V电源下实现真正的RS - 232性能。电荷泵在3.3V电源下工作仅需四个0.1μF的小电容。
MAX3322E/MAX3323E能够以高达250kbps的数据速率运行，同时保持符合RS - 232的输出电平。
MAX3322E/MAX3323E具有独特的VL引脚，允许在混合逻辑电压系统中工作。输入和输出逻辑电平均可通过VL引脚进行引脚编程。
MAX3322E是一款2Tx/2Rx器件，用于标准RS - 232模式下的硬件握手；MAX3323E是一款1Tx/1Rx器件，适用于大多数多点应用。
MAX3322E采用节省空间的TSSOP封装。MAX3323E提供16引脚DIP和节省空间的TSSOP封装。

应用领域

条形码扫描仪
视频监控
工业数据采集
数据分配器

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	1mA
