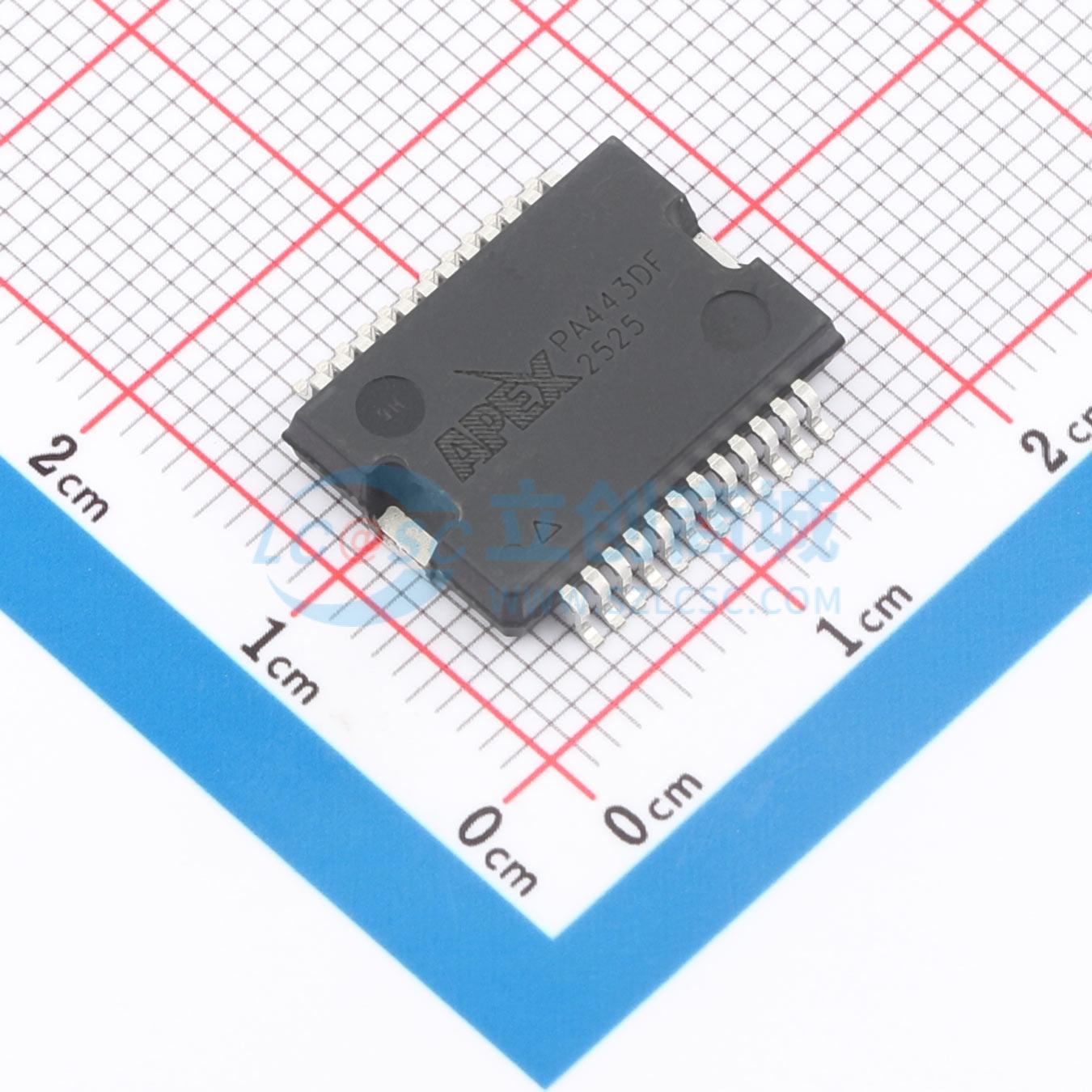

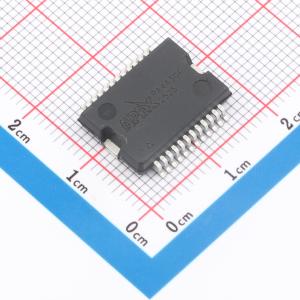

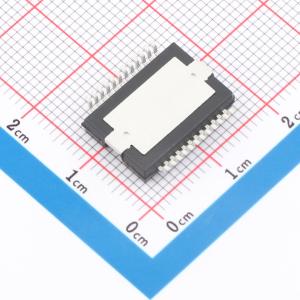

PA443DF
高压单片MOSFET运算放大器，低功耗、无二次击穿
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- APEX
- 商品型号
- PA443DF
- 商品编号
- C22421957
- 商品封装
- PSOP-24
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | - | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 17uV/℃ | |
| 压摆率(SR) | 32V/us | |
| 输入偏置电流(Ib) | 50pA | |
| 输入失调电流(Ios) | 50pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 115dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.2mA | |
| 输出电流 | 60mA | |
| 工作温度 | -25℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -175V~-10V；10V~175V | |
| 功能特性 | - |
商品概述
PA441是一款高压单片MOSFET运算放大器，与以往类似产品相比，具有改进的噪声和带宽性能。此单片封装提供了以往仅在混合设计中才具备的特性，并提高了可靠性。输入受到保护，可防止过高的共模和差模电压。其安全工作区无二次击穿限制，通过选择合适的限流电阻，可在所有类型的负载下观察到。外部补偿为用户在选择应用的增益和带宽方面提供了灵活性。PA441DF采用24引脚PSOP封装，其金属散热焊盘与全电源电压隔离。PA441DW采用气密陶瓷PIP封装，氧化铝陶瓷基板使芯片与全电源电压隔离。PA443DF将两个PA441芯片封装在24引脚PSOP封装内，其散热焊盘与全电源电压隔离。
商品特性
- 符合RoHS标准
- 单片MOS技术
- 低成本
- 高压操作：350V
- 低静态电流：典型值 = 2.2mA
- 无二次击穿
- 高输出电流：峰值120mA
应用领域
- 压电定位
- 静电换能器与偏转
- 可变形镜聚焦
- 生化刺激器
- 计算机至真空管接口
