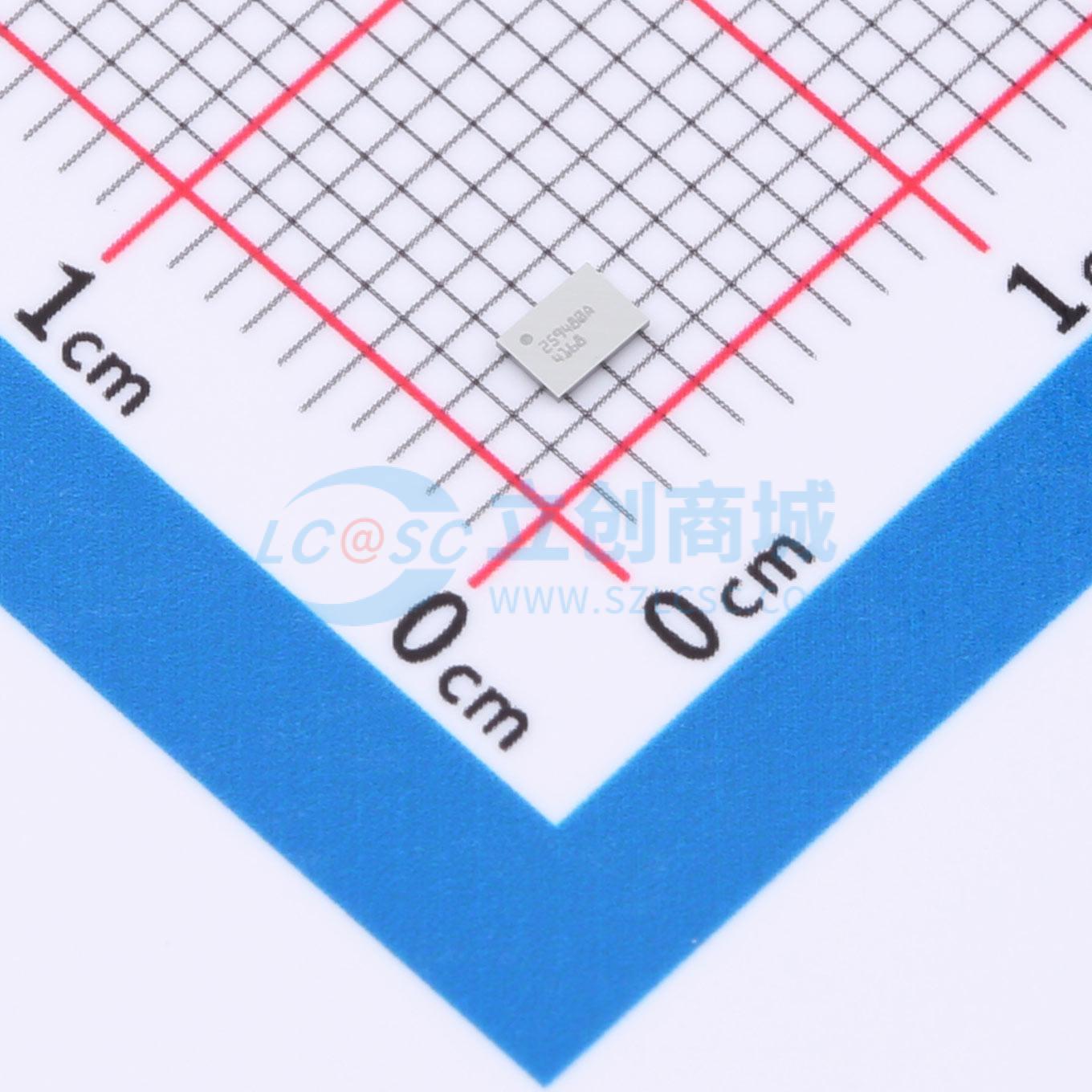

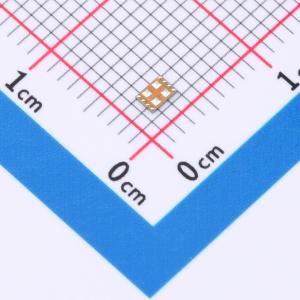

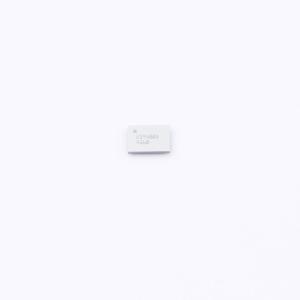

TPS259480AYWPR

TPS25948xx系列电子保险丝是一款高度集成的电路保护和电源管理解决方案，采用小封装。该器件提供多种保护模式，所需外部元件极少，能有效抵御过载、短路、电压浪涌和过大浪涌电流。集成背靠背FET，可随时阻断从输出到输入的反向电流，非常适合电源多路复用和“或”应用，以及在输入电源故障时需要负载侧能量保持存储的系统。该器件采用基于线性“或”的方案，确保几乎为零的直流反向电流，并以最小的正向压降和功耗模拟理想二极管的行为。该器件还提供外部引脚控制选项，可禁用反向电流阻断功能，允许在稳态下进行双向功率传输。 可使用单个外部电容器调节输出压摆率和浪涌电流。如果输入超过可调过压阈值，器件会切断输出，从而保护负载免受输入过压影响。器件通过主动限制电流来应对输出过载。输出电流限制阈值以及瞬态过流消隐定时器均可由用户调节。限流控制引脚还可作为模拟负载电流监测器。 该器件采用2.4mmx1.7mm、12球功率晶圆级芯片尺寸封装（PowerWCSP），可改善热性能并减小系统尺寸。 该器件的工作结温范围为-40℃至+125℃。

• 宽工作输入电压范围：3.5V至23V – 绝对最大值28V – 可由IN或OUT供电
• 集成低导通电阻的背靠背FET：RON = 12.2mΩ（典型值）
• 具有真正反向电流阻断（RCB）功能的理想二极管操作 – 外部引脚控制（RCBCTRL）可禁用RCB，允许在稳态下进行双向功率传输，以支持USB OTG或DRP操作
• 快速过压保护 – 可调过压锁定（OVLO），响应时间为1μs（典型值）
• 带负载电流监测输出（ILM）的过流保护 – 主动限流响应 – 可调阈值（ILIM）1A–9A • ILIM > 3A时，精度为±10%（最大值）
• 可调瞬态消隐定时器（ITIMER），允许峰值电流 > ILM
• 输出负载电流监测精度：±6%（典型值）（IOUT ≥ 3A）
• 用于短路保护的快速跳闸响应 - 响应时间 <1μs（典型值） – 可调及固定阈值
• 带可调欠压锁定阈值（UVLO）的高电平有效使能输入
• 可调输出压摆率控制（dVdt）
• 过温保护
• 数字输出：电源正常（SPLYGD/SPLYGD）和故障指示（FLT）
• UL 2367认证（计划中）
• IEC 62368-1 CB认证（计划中）
• IEC 61000-4-5：IN端28V
• 小尺寸：2.4mmx1.7mm、0.5mm间距的PowerWCSP封装

• 适配器和充电器输入保护
• USB PD保护：智能手机、平板电脑、PC、笔记本电脑、显示器、扩展坞
• 服务器主板、附加卡
• 企业存储：HBA、SAN和eSSD
• 电源多路复用和“或”应用
