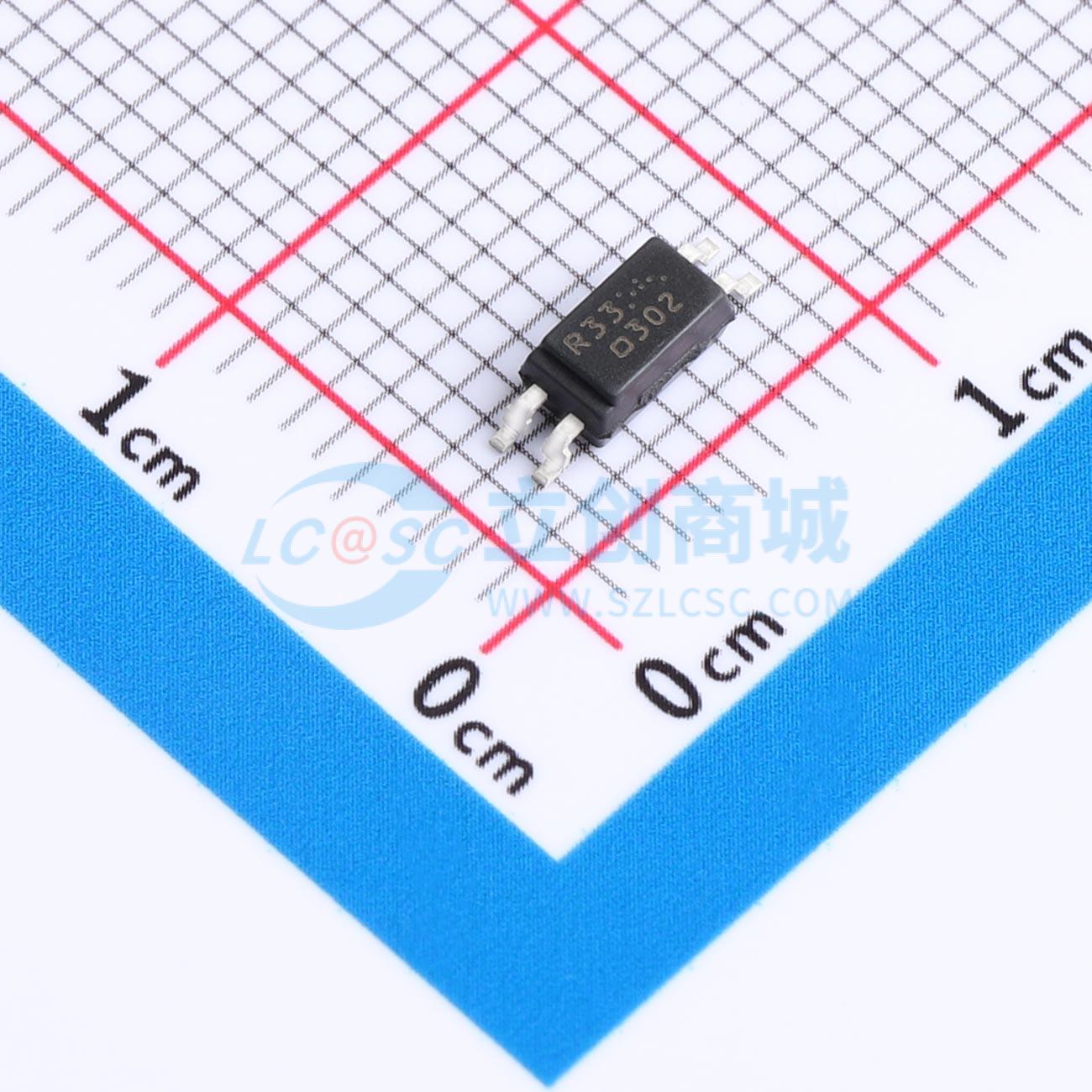

温馨提醒：图片仅供参考，商品以实物为准
PS2833-1-A
DC 2.5kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是光耦合隔离器，包含 GaAs 发光二极管和 NPN 硅达林顿连接光电晶体管。封装为收缩小外形封装 (SOP) 类型，适用于高密度安装应用。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2833-1-A
- 商品编号
- C22421990
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 60mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 350V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1V@1mA,2mA | |
| 上升时间(tr) | 20us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 400% | |
| 电流传输比(CTR)最大值/饱和值 | 4500% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 50mA | |
| 功能特性 | 达林顿输出结构 |
商品概述
PS2833-1和PS2833-4是光耦合隔离器，内含一个GaAs发光二极管和一个NPN硅达林顿连接型光电晶体管。该封装为缩小型SOP，适用于高密度贴装应用。
商品特性
- 高集电极-发射极电压（VCEO = 350 V：PS2833-1， -4）
- 小型薄型封装（4， 16引脚SSOP，引脚间距1.27mm）
- 高隔离电压（BV = 2500 Vr.m.s.）
- 高电流传输比（CTR = 2000% 典型值）
- 卷带产品订购号：PS2833-1-F3， PS2833-4-F3
- 安全标准：UL认可：UL1577，单重保护；CSA认可：CAN/CSA-C22.2 No. 62368-1，基本绝缘；VDE认可：DIN EN 60747-5-5（可选）
- 峰值回流焊温度：260°C或更低（封装表面温度）
应用领域
- 混合集成电路
- 电话/电报接收机
- 传真机
