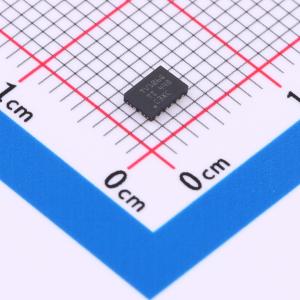

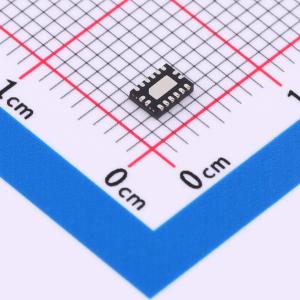

温馨提醒：图片仅供参考，商品以实物为准

TXV0106QWBQBRQ1

6位双电源固定方向低偏移低抖动电压转换器或缓冲器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TXV0106QWBQBRQ1
商品编号: C22414458
商品封装: WQFN-16-EP(3.5x2.5)
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

商品概述

TXV0106-Q1是一款6位、双电源、固定方向、低偏斜、低抖动的电压转换设备。该设备可用于重新驱动、电压转换和电源隔离，适用于实现对偏斜敏感的接口，如以太网MAC和PHY之间的RGMII接口。Ax I/O引脚和使能引脚（OE）参考VCCA逻辑电平，Bx I/O引脚参考VCCB逻辑电平。该设备改善了通道间偏斜、占空比失真以及对称上升或下降时序，适用于对时序条件要求严格的应用。

该设备针对使用Ioff的部分掉电应用进行了全面规格设计。Ioff电路可禁用输出，从而防止设备掉电时电流反向流动造成损坏。

VCC隔离功能设计为：如果任一VCC电源处于或接近0V，两个端口将切换到高阻抗状态。此功能可为跨多个MAC和PHY的通信提供电源隔离，在MAC和PHY异步上电的情况下，可防止设备间的电流反向流动。

TXV0106-Q1以固定方向从A总线向B总线传输数据。当OE设置为高电平时，Ax和Bx引脚都将被强制进入高阻抗状态。有关控制逻辑操作的总结，请参阅设备功能模式。

商品特性

可配置设计允许每个端口在1.14V至3.6V的电源范围内工作
对于1.65V至3.6V的电源，支持高达500Mbps的数据速率
通过AEC-Q100汽车应用认证
符合RGMII 2.0时序规范：
- 上升和下降时间 < 750ps
- 占空比失真 ≤ ±5%
- 通道间偏斜 < ±400ps
- 每通道高达250Mbps
集成10Ω阻尼输出电阻，以最小化信号反射
高驱动能力（在3.6V时高达12mA）
完全可配置的对称双轨设计
在1.8V至3.3V电源下，具有390ps峰峰值抖动的最佳信号完整性性能
具备VCC隔离和VCC断开功能
Ioff支持部分掉电模式操作
闩锁性能超过JESD 78 II类标准的100mA
ESD保护超过JESD 22标准：
- 2000V人体模型
- 1000V带电器件模型
低功耗：
- 最大10µA（25°C）
- 最大20µA（-40°C至125°C）
工作温度范围为 -40°C至 +125°C
采用可焊侧翼WQFN（BQB）封装

应用领域

中短程雷达
ADAS域控制器
HVAC控制器设计
机器视觉相机
机架服务器主板
IP电话

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	数据速率	500Mbps
	工作电压(VCCA)	1.14V~3.6V
	工作电压(VCCB)	1.14V~3.6V

	属性	参数值
	每个电路通道数	6
	输出类型	推挽式
	工作温度	-40℃~+125℃
	功能特性	断电保护；输出使能高阻
