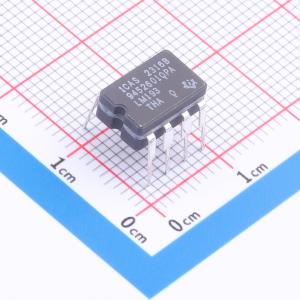

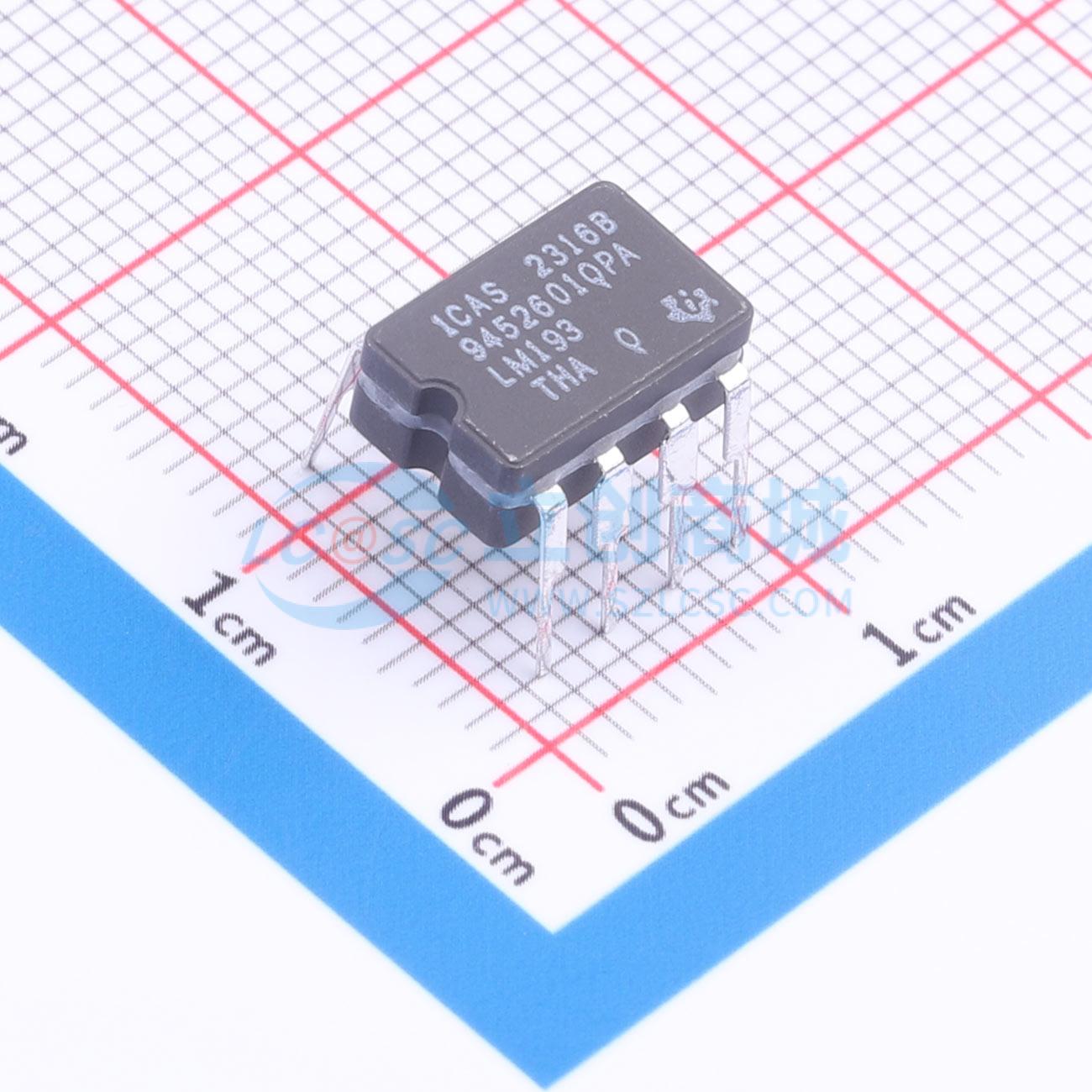

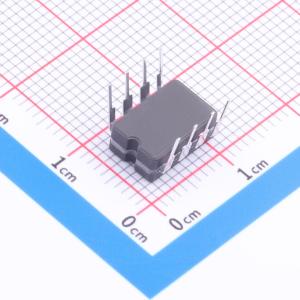

温馨提醒：图片仅供参考，商品以实物为准

LM193JGB

双差分比较器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该器件由两个独立的电压比较器组成，设计用于在宽电压范围内的单电源下工作。只要两个电源之间的压差在2V至36V之间，且VCC比输入共模电压至少正1.5V，也可以使用双电源供电。功耗与电源电压无关
品牌名称: TI(德州仪器)
商品型号: LM193JGB
商品编号: C22403156
商品封装: CDIP-8
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

该器件包含两个独立的电压比较器，设计用于宽电压范围下单电源工作。也可采用双电源工作，只要两个电源之间的电压差为 2 V 至 36 V，且VCC比输入共模电压至少高1.5 V。电流消耗与电源电压无关。输出可连接到其他开集电极输出，实现线与连接。LM193-MIL的工作温度范围为−55℃至+125℃。所有可用封装，请见数据手册末尾的可订购补充。

商品特性

支持单电源或双电源供电
电源电压范围宽，最大额定范围为 2 V 至 36 V
Non-V 器件经测试可达 30 V
V 后缀器件经测试可达 32 V
电源电流消耗低，且与电源电压无关，每个比较器典型值为0.4 mA
输入偏置电流低，典型值为25 nA
输入失调电流低，LM193典型值为3 nA
输入失调电压低，典型值为2 mV
共模输入电压范围包含地
差分输入电压范围等于额定最大电源电压，为±36 V
输出饱和电压低
输出与TTL、MOS、CMOS兼容

应用领域

化学或气体传感器
台式电脑
交流异步电机控制
称重秤

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	2mV
	输入偏置电流(Ib)	25nA
	输出类型	开漏
	输出模式	TTL
	静态电流(Iq)	800uA

	属性	参数值
	工作温度	-55℃~+125℃
	最大电源宽度(Vdd-Vss)	36V
	单电源	2V~30V
	输入失调电流(Ios)	3nA
	响应时间(tr)	1.3us
	功能特性	-
