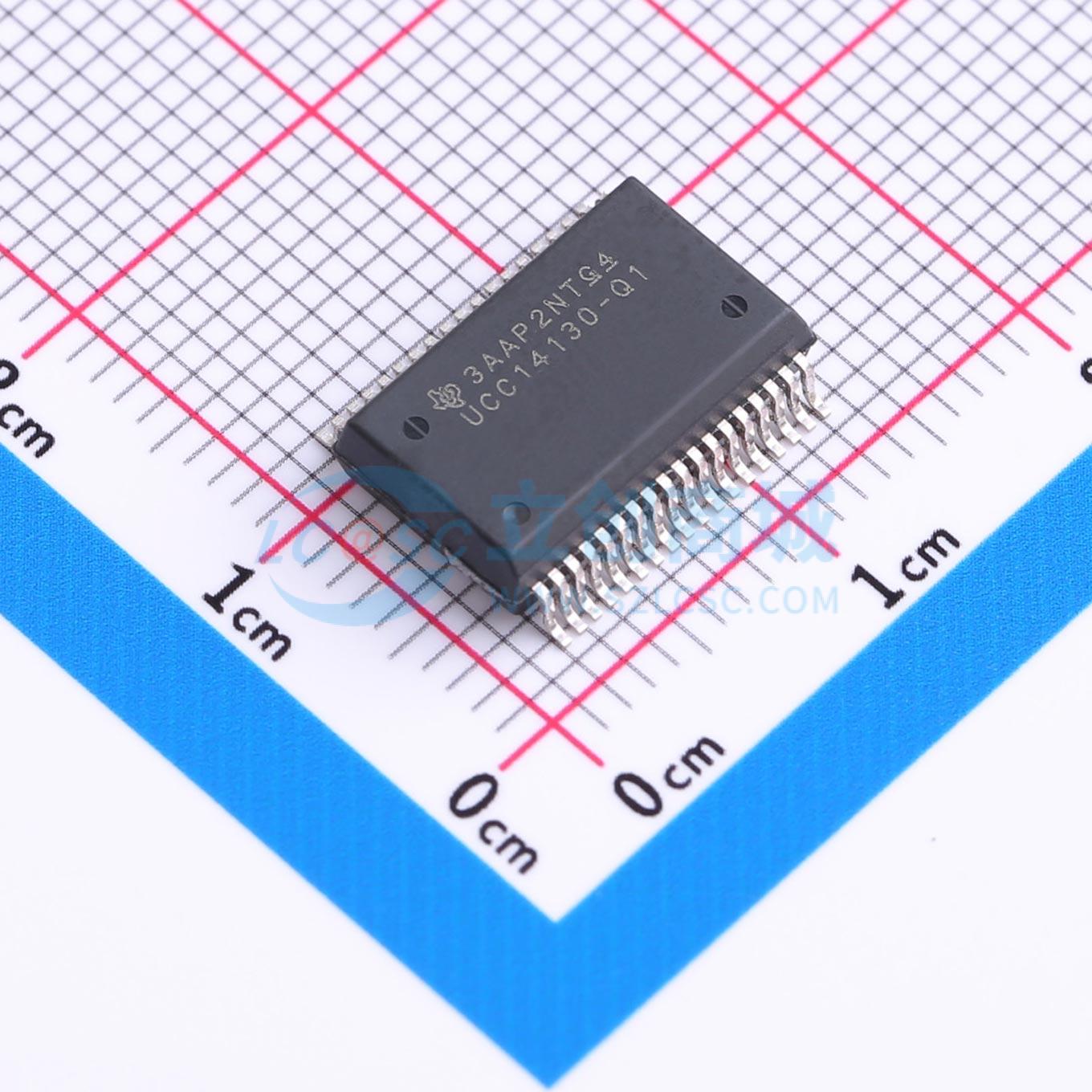

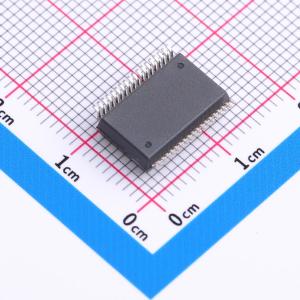

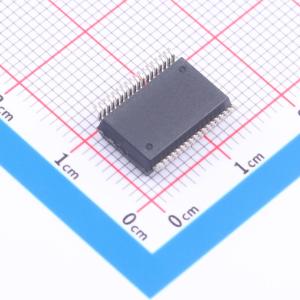

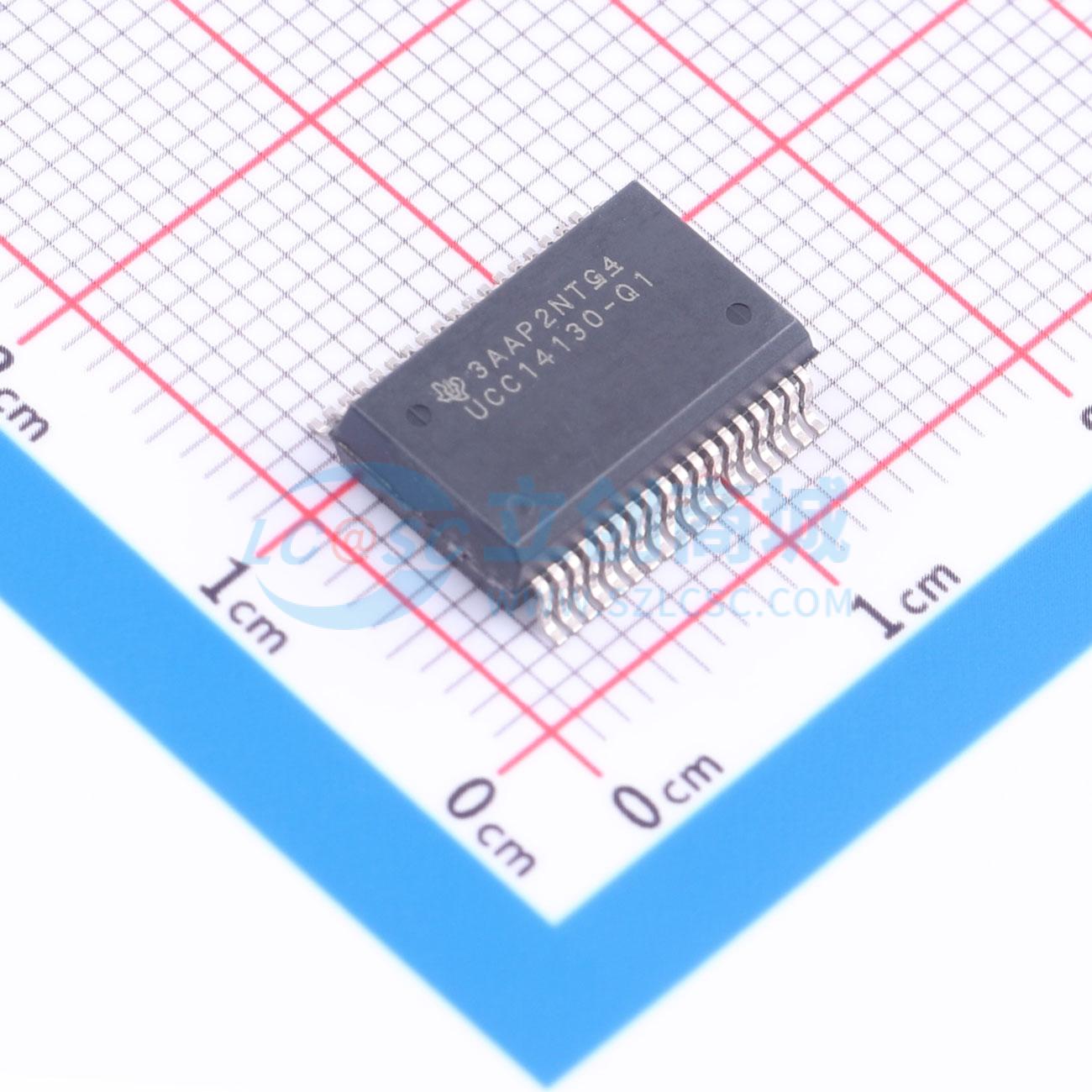

UCC14130QDWNRQ1

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: UCC14130QDWNRQ1
商品编号: C22401762
商品封装: SSOP-36
包装方式: 编带
商品毛重: 1.703448克(g)

商品参数

	属性	参数值
	商品目录	隔离式DC/DC转换器

	属性	参数值
	功能特性	内置软启动；EMI优化(抖频模式)

商品概述

UCC14130-Q1是一款符合汽车标准的高隔离电压DC/DC电源模块，旨在为GaN、IGBT、SiC或Si栅极驱动器供电。UCC14130-Q1集成了变压器和DC/DC控制器，采用专有架构，实现了高效率和极低的辐射。它可以从12V稳压输入提供12V隔离输出，用于驱动GaN和Si MOSFET；也可以从15V稳压输入提供15V或18V隔离输出，为SiC MOSFET或IGBT的驱动电路提供偏置。高精度特性为更高的系统效率提供了更好的通道增强，而不会对功率器件栅极造成过应力。

UCC14130-Q1在高效率下可提供高达1.5W（典型值）的隔离输出功率。该模块所需的外部组件最少，并具备片上器件保护功能，还提供了额外的特性，如输入欠压锁定、过压锁定、输出电压电源正常比较器、过温关断、软启动超时、可调节的隔离正负输出电压、使能引脚和开漏输出电源正常引脚。

商品特性

完全集成的高密度隔离式DC/DC模块，带有隔离变压器
用于驱动IGBT、GaN、SiC和Si MOSFET的隔离式DC/DC
输入电压范围：10V至18V，绝对最大值为32V
在环境温度TA ≤ 105°C时，输出功率为1.5W
在环境温度TA = 105°C、输入电压10V < VIN < 18V时，输出功率为1.0W
可通过电阻调节单输出或双输出电压，在整个工作范围内调节精度 < ±1.3%
采用扩频调制和集成变压器设计，电磁辐射低
具备使能、电源正常、欠压锁定（UVLO）、过压锁定（OVLO）、软启动、短路、功率限制、欠压、过压和过温保护功能
共模瞬态抗扰度（CMTI）> 150 kV/µs
通过AEC-Q100汽车应用认证
温度等级1：结温 -40°C ≤ TJ ≤ 150°C
温度等级1：环境温度 -40°C ≤ TA ≤ 125°C
具备功能安全能力
提供有助于功能安全系统设计的文档
计划获得的安全相关认证：
- 符合DIN EN IEC 60747-17（VDE 0884-17）标准，基本隔离电压为5657Vₚₖ
- 符合UL1577标准，1分钟隔离电压为3000VRMS
- 符合CQC GB4943.1标准，具备基本绝缘
36引脚宽体SSOP封装

应用领域

混合动力、电动和动力总成系统（EV/HEV）
逆变器和电机控制
- 车载（OBC）和无线充电器
- 汽车DC/DC转换器
电网基础设施
EV充电站电源模块
- 直流充电站（充电桩）
组串式逆变器
电机驱动
工业运输
商用服务器电源
