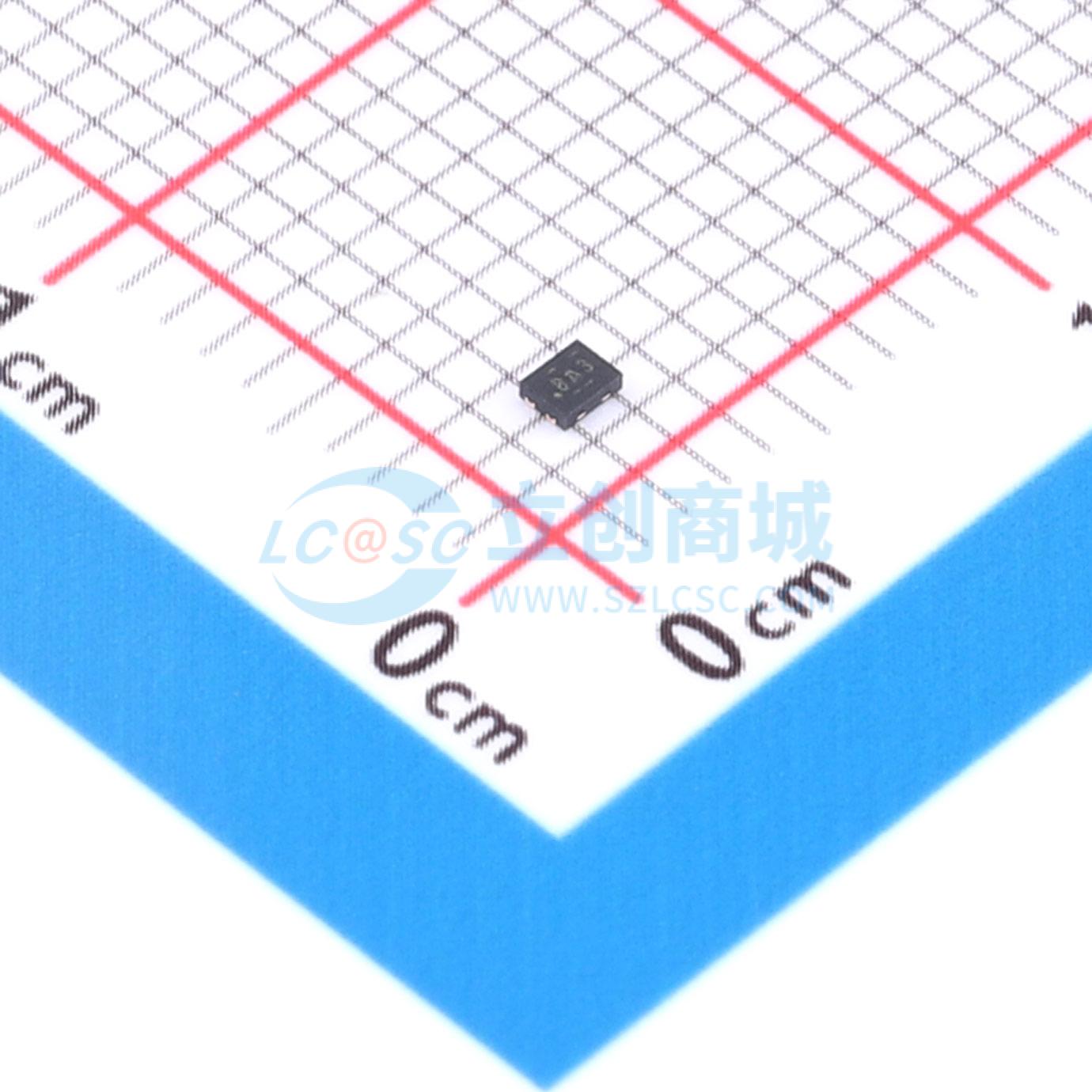

温馨提醒：图片仅供参考，商品以实物为准

TMAG5253BA3IQDMRR

低功耗线性霍尔效应传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款低功耗线性霍尔效应传感器，对磁通量密度成比例响应。具有使能引脚，可进入超低功耗（nA）关机模式。启动时间快（< 25 μs），适用于低功耗位置传感应用。采用行业领先的1.54平方毫米超小尺寸封装，适用于空间受限的应用
品牌名称: TI(德州仪器)
商品型号: TMAG5253BA3IQDMRR
商品编号: C22401868
商品封装: X2SON-4-EP(1.1x1.4)
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

TMAG5253 是一款低功耗线性霍尔效应传感器，可按比例响应磁通量密度。该器件具有使能引脚，可进入超低功耗nA级关断模式。TMAG5253 的启动时间很短（< 25µs 和< 60µs），专为低功耗位置检测应用而设计。该器件采用1.54mm2超小型封装，适用于空间狭小的应用，可在 1.65V 至 3.6V 电压范围内运行。垂直于封装顶部的磁通量由器件感应，TMAG5253 提供两种灵敏度极性选项:双极和单极。北磁极和南磁极在双极选项中会产生不同的电压，而单极选项对南磁极和北磁极都敏感。输出会随施加的磁通量密度呈线性变化，双极有四个灵敏度选项、单极有两个灵敏度选项，可根据所需的检测范围提供最大的输出电压摆幅。该器件使用比例式架构，当外部模数转换器 (ADC) 使用相同的 VCC 作为其基准电压时，可消除 VCC 容差产生的误差。此外，该器件还具有磁体温度补偿功能，可抵消 -40℃ 至 125℃ 宽温度范围内的磁灵敏度漂移。该器件还能够在关断模式下将输出置于高阻抗状态，使得多个器件能够连接到单个 ADC。

商品特性

低功耗
专用使能引脚
快速上电时间
比例式模拟输出与VCC成比例
关断模式下的高阻抗输出
低噪声输出，具有±1mA驱动电流
提供两种灵敏度极性选项
提供多种双极磁性灵敏度范围选项
提供多种单极磁性灵敏度范围选项
支持钕磁铁温漂的灵敏度补偿
采用超小型X2SON 4引脚封装
宽工作温度范围

应用领域

游戏控制器和外设
磁接近传感器
移动机器人电机控制
无线电动工具
扫地机器人
无人机有效载荷控制

	属性	参数值
	商品目录	线性霍尔传感器
	磁场范围	±80mT
	灵敏度	1.5mV/Gs
	灵敏度温漂	±0.12%/℃
	线性度	±0.55%

	属性	参数值
	工作电压	1.65V~3.6V
	工作电流	2mA
	工作温度	-40℃~+125℃
	功能特性	内置温度传感器
