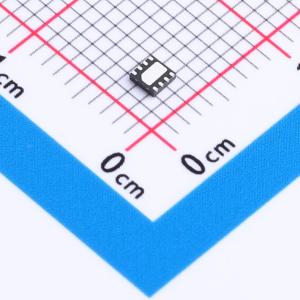

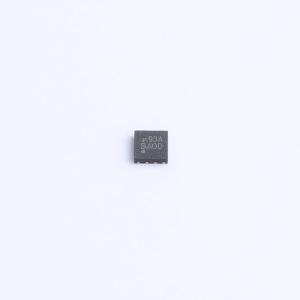

温馨提醒：图片仅供参考，商品以实物为准

LM393A-DFGR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: LM393A-DFGR
商品编号: C22401890
商品封装: DFN-8(2x2)
包装方式: 编带
商品毛重: 0.01668克(g)

商品参数

商品概述

该系列器件由单/双/四路独立、可在单电源或双电源下工作的电压比较器组成，集成于单一单片衬底上。其共模输入电压范围包括地，即使在单电源供电下工作也是如此。低功耗电源电流消耗使其适合电池供电应用。这些器件设计用于直接与TTL和CMOS接口。电流消耗与电源电压无关。输出端可连接至其他集电极开路输出，以实现线“与”关系。所有器件的工作温度范围均为-40°C至125°C。

商品特性

宽单电源电压范围或双电源：+2.5 V至+36 V或±1.25 V至±18 V
极低的电源电流：150 μA/通道
低输入偏置电流：1 nA（最大值）
低失调电压：±6.0 mV（最大值）
输入共模电压范围包括地
内部差分输入电压范围等于电源电压
低输出饱和电压
工作温度范围：-40°C至125°C
ESD等级：4-kV HBM，2-kV CDM

应用领域

高速线路或数字线路接收器
高速采样电路
峰值和过零检测器
阈值检测器/甄别器
地线或电源线感应

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	2
	输入失调电压(Vos)	600uV
	输入偏置电流(Ib)	100pA
	传播延迟(tpd)	500ns
	输出类型	开路集电极
	输出模式	CMOS；TTL

	属性	参数值
	静态电流(Iq)	150uA
	工作温度	-40℃~+125℃
	单电源	2.5V~36V
	双电源(Vee ~ Vcc)	1.25V~18V；-18V~-1.25V
	输入失调电流(Ios)	0.1nA
	响应时间(tr)	2us
	功能特性	ESD保护
