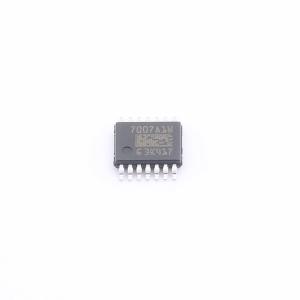

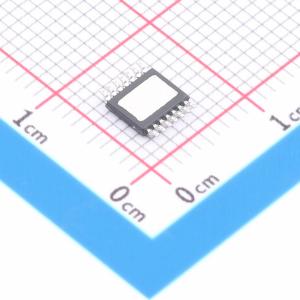

温馨提醒：图片仅供参考，商品以实物为准
BTG7007A1EPWXUMA1
智能功率高端开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该设备是一款智能功率高端开关，提供增强的保护和诊断功能。除标准设备保护功能外，它还提供可选的I²t保护、可调过流保护、空闲模式以及通过IS引脚的顺序诊断模式。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTG7007A1EPWXUMA1
- 商品编号
- C22401264
- 商品封装
- TSDSO-14
- 包装方式
- 编带
- 商品毛重
- 0.337071克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 5V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 10.3A | |
| 导通电阻 | 8mΩ | |
| 功能特性 | 短路保护；反向电压保护；锁存保护；过温保护；过压保护；过流保护；欠压锁定 | |
| 工作温度 | -40℃~+150℃ |
商品概述
该器件是一款智能功率高边开关，提供增强的保护和诊断功能。除了标准的器件保护功能外，它还提供可选的I2t保护、可调过流保护、空闲模式以及通过IS引脚的顺序诊断模式。
商品特性
- 具备诊断和嵌入式保护功能的高边开关
- 用于线束保护的可选集成I2t功能
- 工作电流 < 60 µA，支持钥匙关闭模式下的有源供电
- IDL引脚用于在空闲模式下唤醒微控制器
- 可调过流阈值
- 容性负载开关模式
- 用于状态读取的顺序诊断
- 反向导通功能，在反极性条件下实现低功耗耗散
- 在反向电流条件下具备开关导通能力
应用领域
- 替代机电继电器、保险丝和分立电路
- 线束和系统电源保护
- 电子控制单元电源的主开关
- 钥匙关闭模式下的有源电源开关
- 适用于高达10.3 A的阻性、感性和容性负载
