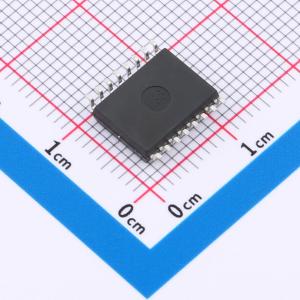

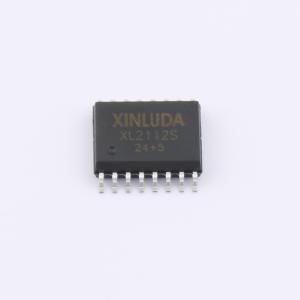

温馨提醒：图片仅供参考，商品以实物为准

XL2112SPBF

高电平与低电平驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 600V，高低侧驱动IC，门驱动供应电压范围：10V to 20V
品牌名称: XINLUDA(信路达)
商品型号: XL2112SPBF
商品编号: C22397799
商品封装: SOP-16-300mil
包装方式: 编带
商品毛重: 0.902克(g)

商品参数

商品概述

XL2112是一款高压、高速功率MOSFET和IGBT驱动器，具有独立的高端和低端参考输出通道。专有的HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容，最低可至3.3V逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。传播延迟经过匹配，便于在高频应用中使用。浮动通道可用于驱动高端配置中的N沟道功率MOSFET或IGBT，其工作电压最高可达600V。

商品特性

浮动通道专为自举操作而设计
可在高达+600V的电压下完全正常工作
耐受负瞬态电压
抗dV/dt干扰
栅极驱动电源范围为10至20V
双通道均具备欠压锁定功能
与3.3V逻辑兼容
独立的逻辑电源范围为3.3V至20V
逻辑地和功率地之间允许±5V的偏移
带下拉电阻的CMOS施密特触发输入
逐周期边沿触发的关断逻辑
双通道传播延迟匹配
输出与输入同相
封装选项：XL2112PBF（DIP14）、XL2112SPBF（SOP16(W))

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	MOSFET；IGBT
	驱动通道数	2
	工作电压	10V~20V

	属性	参数值
	上升时间(tr)	80ns
	下降时间(tf)	40ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+85℃
	静态电流(Iq)	80mA
