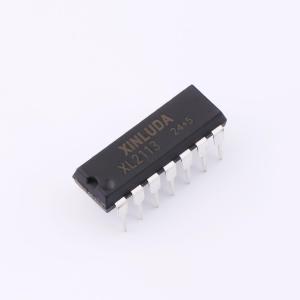

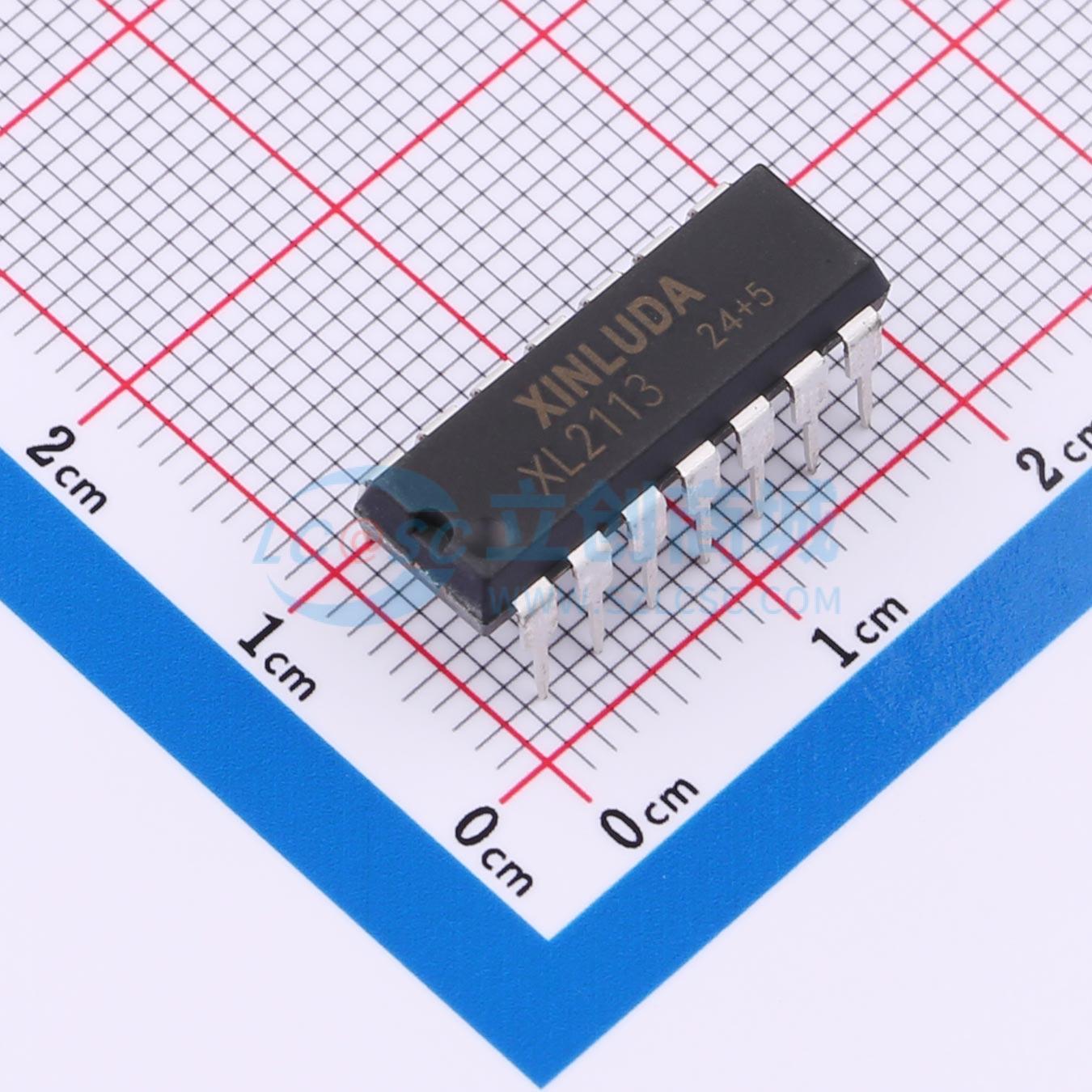

XL2113PBF

高电压高速功率MOSFET和IGBT驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 600V，高低侧驱动IC，门驱动供应电压范围：10V to 20V
品牌名称: XINLUDA(信路达)
商品型号: XL2113PBF
商品编号: C22397800
商品封装: DIP-14
包装方式: 管装
商品毛重: 1.7127克(g)

商品参数

商品概述

XL2110(S)PBF/XL2113(S)PBF是高压、高速功率MOSFET和IGBT驱动器，具有独立的高端和低端参考输出通道。专利HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容，低至3.3V逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在实现最小的驱动器交叉导通。传播延迟经过匹配，便于在高频应用中使用。浮动通道可用于驱动高端配置的N沟道功率MOSFET或IGBT，其工作电压高达500V或600V。

商品特性

为自举操作设计的浮动通道
可在高达+500V或+600V的电压下完全正常工作
耐受负瞬态电压
抗dV/dt干扰
栅极驱动电源范围为10至20V
双通道欠压锁定
与3.3V逻辑兼容
独立逻辑电源范围为3.3V至20V
逻辑地和功率地之间允许±5V偏移
带下拉的CMOS施密特触发输入
逐周期边沿触发关断逻辑
双通道传播延迟匹配
输出与输入同相
封装选项：XL2110PBF (DIP14)、XL2110SPBF (SOP16(W))、XL2113PBF (DIP14)、XL2113SPBF(SOP16(W))

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边；高边
	负载类型	MOSFET；IGBT
	工作电压	10V~20V
	上升时间(tr)	25ns
	下降时间(tf)	17ns

	属性	参数值
	传播延迟 tpLH	120ns
	传播延迟 tpHL	94ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+85℃
	静态电流(Iq)	15uA
