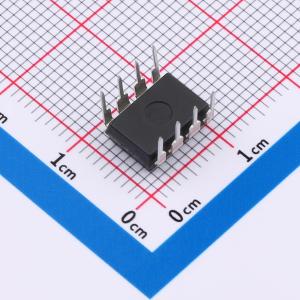

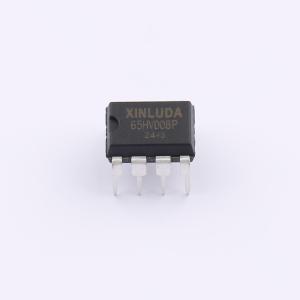

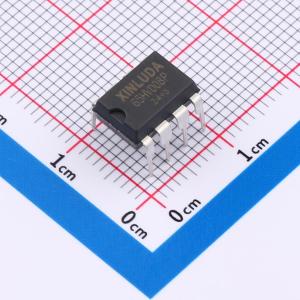

温馨提醒：图片仅供参考，商品以实物为准
XL65HVD08P
宽电源电压范围RS-485收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3.3/5V RS-485 收发器
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL65HVD08P
- 商品编号
- C22397805
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.777克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 5uA | |
| 通讯模式 | 半双工 |
商品概述
XL65HVD08DR/XL65HVD08P 集成了一个三态差分线路驱动器和差分线路接收器，专为平衡数据传输而设计，可与符合 ANSI TIA/EIA-485-A 和 ISO-8482 标准的设备互操作。 宽电源电压范围和低静态电流要求使 XL65HVD08DR/XL65HVD08P 能够在电缆中 5V 电源总线供电下工作，即使线路电压降高达 2V 也没问题。利用电缆中的电源可以减少在接地隔离总线的每个连接点处生成隔离电源的需求。 驱动器差分输出和接收器差分输入在内部相连，形成一个差分输入/输出 (I/O) 总线端口。该端口设计为在驱动器禁用或未供电时，对总线的负载最小。驱动器和接收器分别具有高电平有效和低电平有效的使能端，可在外部连接在一起用作方向控制。 XL65HVD08 是一款 3V 至 5.5V 的半双工 RS-485 收发器，适用于高达 10 Mbps 的数据传输。 该器件具有高电平有效的驱动器使能端和低电平有效的接收器使能端。通过同时禁用驱动器和接收器，可实现小于 5 μA 的待机电流。 该器件的工作温度范围为 -40 ℃ 至 +85 ℃。 内部 ESD 保护电路可保护收发器总线端子免受 ±16 kV 人体模型 (HBM) 静电放电的影响，其他所有引脚可承受高达 ±4 kV 的静电放电。 XL65HVD08 为开路、总线空闲或短路故障安全情况提供接收器输入阈值的内部偏置，典型接收器迟滞为 35 mV。
商品特性
- 3V 至 5.5V 电源供电
- 静态功耗小于 90 mW
- 开路、短路和总线空闲故障安全接收器
- 1/8 单位负载（总线上最多 256 个节点）
- 总线引脚 ESD 保护超过 16 kV HBM
- 驱动器输出电压压摆率受限，可在 10 Mbps 下实现最佳信号质量
- 与 ANSI TIA/EIA-485 标准电气兼容
- 封装选项：XL65HVD08DR (SOP8)、XL65HVD08P (DIP8)
应用领域
- 由主机为远程站供电的数据传输
- 隔离式多点数据总线
- 工业过程控制网络
- 销售点网络
- 电力计量
