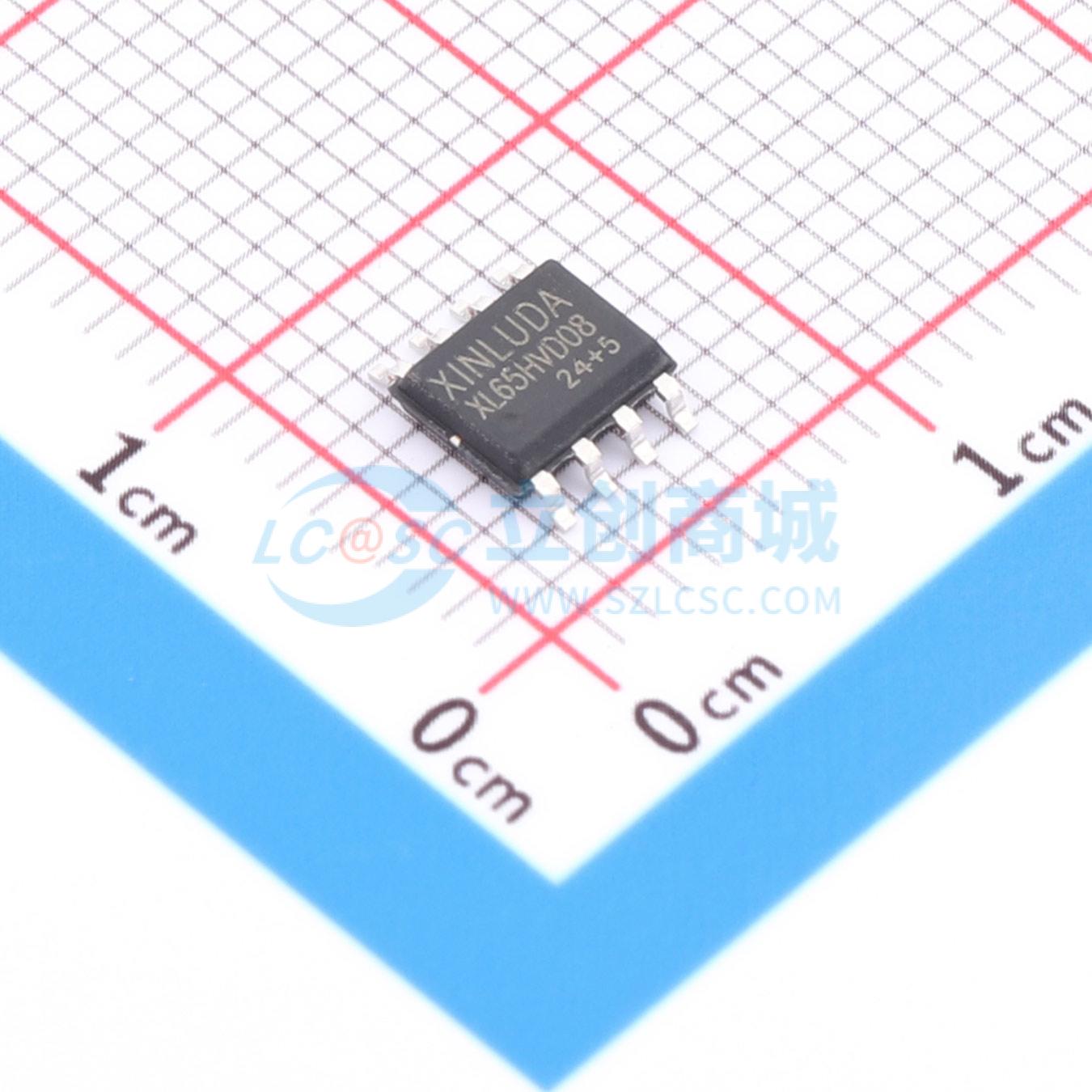

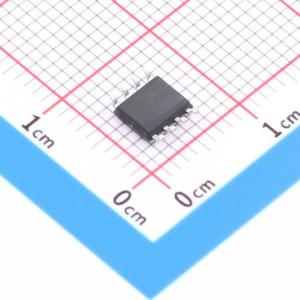

XL65HVD08DR

XL65HVD08DR/XL65HVD08P 集成了一个三态差分线路驱动器和差分线路接收器，专为平衡数据传输而设计，可与符合 ANSI TIA/EIA-485-A 和 ISO-8482 标准的设备互操作。 宽电源电压范围和低静态电流要求使得 XL65HVD08DR/XL65HVD08P 能够在电缆中 5V 电源总线供电的情况下工作，即使线路电压降高达 2V 也没问题。利用电缆中的电源可以减少在接地隔离总线的每个连接点处生成隔离电源的需求。 驱动器差分输出和接收器差分输入在内部相连，形成一个差分输入/输出（I/O）总线端口。该端口设计为在驱动器禁用或未供电时，对总线的负载最小。驱动器和接收器分别具有高电平有效和低电平有效的使能端，可通过外部连接在一起作为方向控制。 XL65HVD08 是一款 3V 至 5.5V 的半双工 RS-485 收发器，适用于高达 10 Mbps 的数据传输。 该器件具有高电平有效的驱动器使能端和低电平有效的接收器使能端。通过禁用驱动器和接收器，可实现小于 5 μA 的待机电流。 该器件的工作温度范围为 -40 ℃ 至 +85 ℃。 内部 ESD 保护电路可保护收发器总线端子免受 ±16 kV 人体模型（HBM）静电放电的影响，其他引脚可承受 ±4 kV 的静电放电。 XL65HVD08 为开路、总线空闲或短路故障安全情况提供接收器输入阈值的内部偏置，典型接收器迟滞为 35 mV。

• 采用 3V 至 5.5V 电源供电
• 静态功耗小于 90 mW
• 开路、短路和总线空闲故障安全接收器
• 1/8 单位负载（总线上最多可连接 256 个节点）
• 总线引脚 ESD 保护超过 16 kV HBM
• 驱动器输出电压压摆率受限，可在 10 Mbps 时实现最佳信号质量
• 与 ANSI TIA/EIA-485 标准电气兼容
• 封装选项：XL65HVD08DR（SOP8），XL65HVD08P（DIP8）

• 由主机为远程站供电的数据传输
• 隔离式多点数据总线
• 工业过程控制网络
• 销售点网络
• 电力计量
