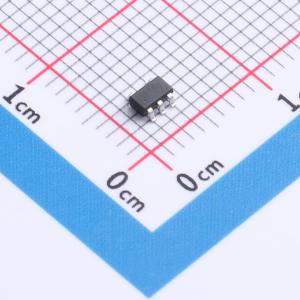

温馨提醒：图片仅供参考，商品以实物为准
TP1241L1-TR
高压、低失调、低功耗且高频响应稳定的运算放大器，可作比较器，用于工业控制和仪器仪表
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP1241L1-TR
- 商品编号
- C22397108
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 50uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 700V/ms | |
| 输入偏置电流(Ib) | 25pA | |
| 输入失调电流(Ios) | 25pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 静态电流(Iq) | 250uA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 4.5V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TP124x系列是最新一代高电源电压、低失调、低功耗且具有稳定高频响应的运算放大器。该系列采用思瑞浦专有的专利设计技术，在每放大器仅消耗150 μA静态电流的同时，实现了优异的交流性能，包括1 MHz带宽、0.7 V/μs压摆率和低失真。其输入共模电压范围可扩展至负电源电压，输出可轨到轨摆动。TP124x系列可用作市售运算放大器的直接替换品，以降低功耗、扩展输入/输出范围并提升性能。这些特性的结合使其成为工业控制和仪器仪表的理想选择。
商品特性
- 电源电压：4.5 V ~ 36 V
- 失调电压：±300 μV（最大值）
- 差分输入电压范围可达电源轨，可用作比较器
- 输入范围可至负电源电压，轨到轨输出
- 带宽：1 MHz
- 压摆率：0.7 V/μs
- 优异的电磁干扰抑制性能：在1 GHz时为80 dB
- 失调电压温度漂移：2 μV/℃
- 低噪声：在1 kHz时为30 nV/√Hz
- 2 kV HBM，1 kV CDM
- 工作温度范围：-40℃ ~ 125℃
应用领域
- 仪器仪表
- 有源滤波器
- 专用集成电路输入或输出放大器
- 传感器接口
- 工业控制
