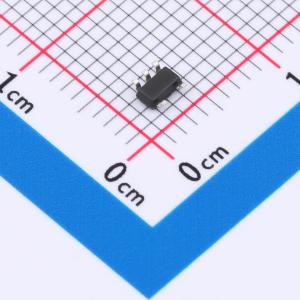

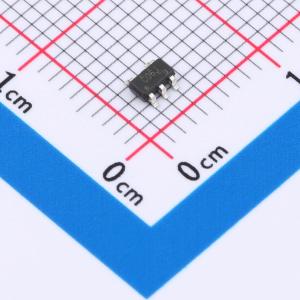

SN74LVC1G06DBVR(UMW)
逻辑IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LVC1G06是一款高性能单反相器，具有漏极开路输出，工作电源电压范围为1.65V至5.5V。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SN74LVC1G06DBVR(UMW)
- 商品编号
- C22396367
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.045133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 低电平范围(VOL) | 550mV | |
| 传播延迟(tpd) | 2.5ns@5V,15pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护 |
商品概述
UMW 74LVC1G06 是一款高性能单反相器，采用漏极开路输出，工作电源电压范围为 1.65V 至 5.5V。其输出级为具有过压容限的漏极开路结构。这使得 UMW 74LVC1G06 可用于将 5.0V 电路与工作在 0V 至 +7.0V 之间任何电压的电路进行接口连接。
商品特性
- 24mA 输出吸收能力，上拉电压可在 0V 至 7.0V 之间
- 近乎零的静态电源电流，显著降低系统功耗需求
- 极高速：在 VCC = 5.0V 时，典型传播延迟 tPD = 2.5 ns
- 专为 1.65V 至 5.5V VCC 操作设计，CMOS 兼容
- 过压容限输入：当 VCC 在 0.5V 至 5.5V 之间时，VIN 可在 0V 至 7.0V 之间
- 该器件采用无铅、无卤素/无溴化阻燃剂工艺制造，符合 RoHS 标准
- 提供微型 SC70-5、SOT23-5 和 DFN6 封装
- 湿度敏感等级：DFN6 为 MSL1，SC70-5 和 SOT23-5 为 MSL3
