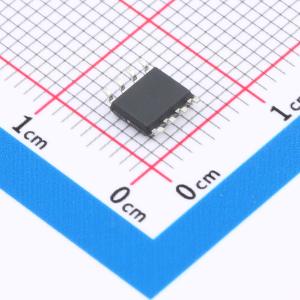

温馨提醒：图片仅供参考，商品以实物为准
RM7515KSF
高端功率开关驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 适用于背对背拓扑的高端MOSFET驱动器，针对背对背开关。它在开启和关闭状态下均具有非常低的静态电流。是一个使用外部电感的升压DC/DC转换器和一个栅极驱动器的组合。即使在低电池电压下也能驱动标准电平MOSFET。输入控制栅极电压。集成了欠压锁定保护，以防止在线性模式下驱动MOSFET。
- 商品型号
- RM7515KSF
- 商品编号
- C22395351
- 商品封装
- SOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~36V | |
| 功能特性 | 欠压锁定；反向电流阻断 | |
| 工作温度 | -40℃~+150℃ |
商品概述
RM7515KSF 是一款用于背对背拓扑结构的高边 MOSFET 驱动器，专为背对背开关应用设计。其特点是在导通和关断状态下均具有极低的静态电流。该器件集成了一个采用外部电感的升压 DC/DC 转换器和一个栅极驱动器。即使在低电池电压下，它也能驱动标准电平的 MOSFET。输入信号控制栅极电压。RM7515KSF 集成了欠压锁定保护功能，以防止 MOSFET 工作在线性区。其拓扑结构是一个工作在电流模式下的升压 DC/DC 转换器。一旦 RM7515KSF 上电，无论输入电平如何，DC/DC 转换器都会开始工作。当栅极电压低于 Vout 阈值时，K1 导通。当 Rs 引脚电压达到 Vrs 阈值时，K1 关断，电感通过二极管 D 为输出电容充电。在 Vrs 阈值达到后，系统在 Toff 期间无法重新启动。只有当输出电压与 Vcc 电压之差低于 Vout 阈值时，DC/DC 才会重新启动，以实现电源端的低静态电流。要关断功率 MOSFET，输入必须为低电平。随后 K2 关断，K3 将栅极短路到源极。
商品特性
- 极低的导通和关断静态电流
- 背对背配置
- 集成二极管的升压转换器
- 标准电平栅极电压
- 高电平有效输入且兼容 3.3V
- 带诊断功能的欠压锁定
- 6-36V 宽工作电压范围
- 接地丢失保护
- 无铅、无卤素
- 绿色产品（符合 RoHS 标准）
- 通过 AEC-Q100 认证
应用领域
- 电池开关
- 启停系统板网稳定器的电源开关
