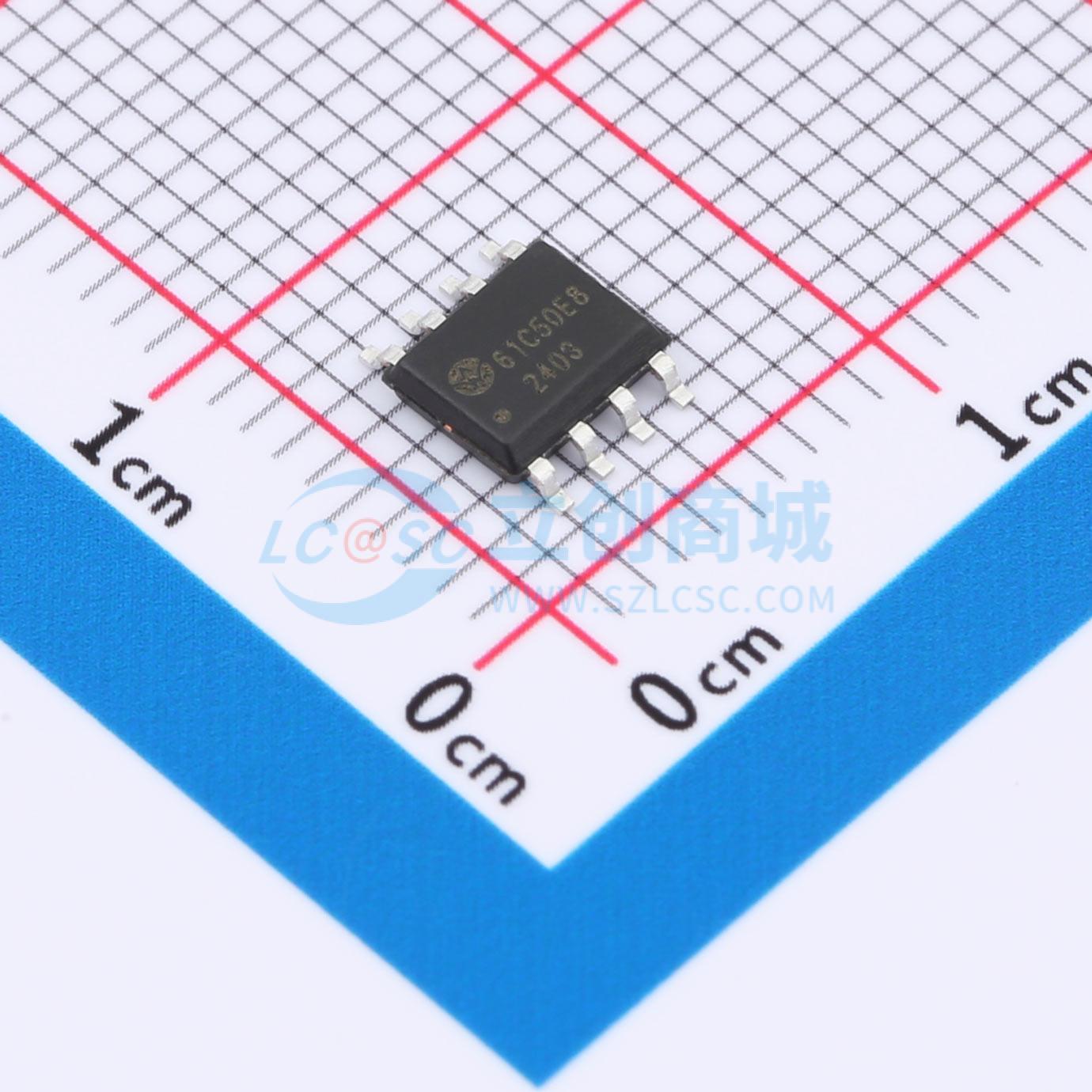

温馨提醒：图片仅供参考，商品以实物为准

ICW1261C50E8GQ1

车规级、60V耐压、低功耗、高精度LDO转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款采用CMOS工艺制造的高压（最高60V）超低静态电流低压差稳压器（LDO）。它可以提供高达150mA的电流，同时仅消耗2.3μA的静态电流。它由一个参考电压发生器、一个误差放大器、一个电流折返电路和一个相位补偿电路以及一个驱动晶体管组成。专为极低I₀是关键参数的应用而设计。该器件即使在压差模式下也能保持低静态电流消耗，以进一步延长电池寿命。当处于关断或禁用模式时，即使输入电压为60V，该器件消耗的I₀也小于100nA，有助于延长电池的保存期限。
品牌名称: ICW(艾创微)
商品型号: ICW1261C50E8GQ1
商品编号: C22395380
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.105克(g)

商品参数

商品概述

ICW1261-Q1是一款采用CMOS工艺制造的高压（最高60V）超低静态电流低压差线性稳压器（LDO）。它能够提供高达150mA的电流，而静态电流仅为2.3μA。它由基准电压发生器、误差放大器、折返式限流电路、相位补偿电路以及驱动晶体管组成。ICW1261-Q1专为对超低静态电流（IQ）有严格要求的应用而设计。即使在压差模式下，该器件也能保持低静态电流消耗，从而进一步延长电池续航时间。在关断或禁用模式下，即使输入电压为60V，器件的静态电流消耗也低于100nA，有助于延长电池的储存寿命。

商品特性

AEC-Q100一级认证
超低静态电流：2.3μA
最大输入电压：60V
输出电压高精度：±2%
最大输出电流：150mA
压差：8mV（输出电流为1mA时）
温度稳定性：±40ppm/℃
开/关逻辑：高电平使能
保护电路：限流、折返、热关断
输出电容：兼容低ESR陶瓷电容

应用领域

汽车主机
前照灯
车身控制模块
逆变器和电机控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	60V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	80dB@(100Hz)

	属性	参数值
	压差	8mV@(1mA)
	静态电流(Iq)	2.3uA
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
