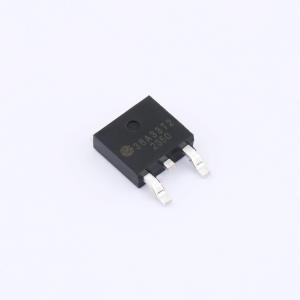

温馨提醒：图片仅供参考，商品以实物为准

ICW1238A33T2GQ1

车规级、40V耐压、低功耗、高精度LDO转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ICW1238-Q1系列是一款采用CMOS工艺制造的高压（高达40V）低功耗低压差稳压器（LDO）。它可以提供高达1A的电流，而静态电流仅为1.6uA。它由基准电压发生器、误差放大器、电流折返电路、相位补偿电路和晶体管驱动电路组成。
品牌名称: ICW(艾创微)
商品型号: ICW1238A33T2GQ1
商品编号: C22395385

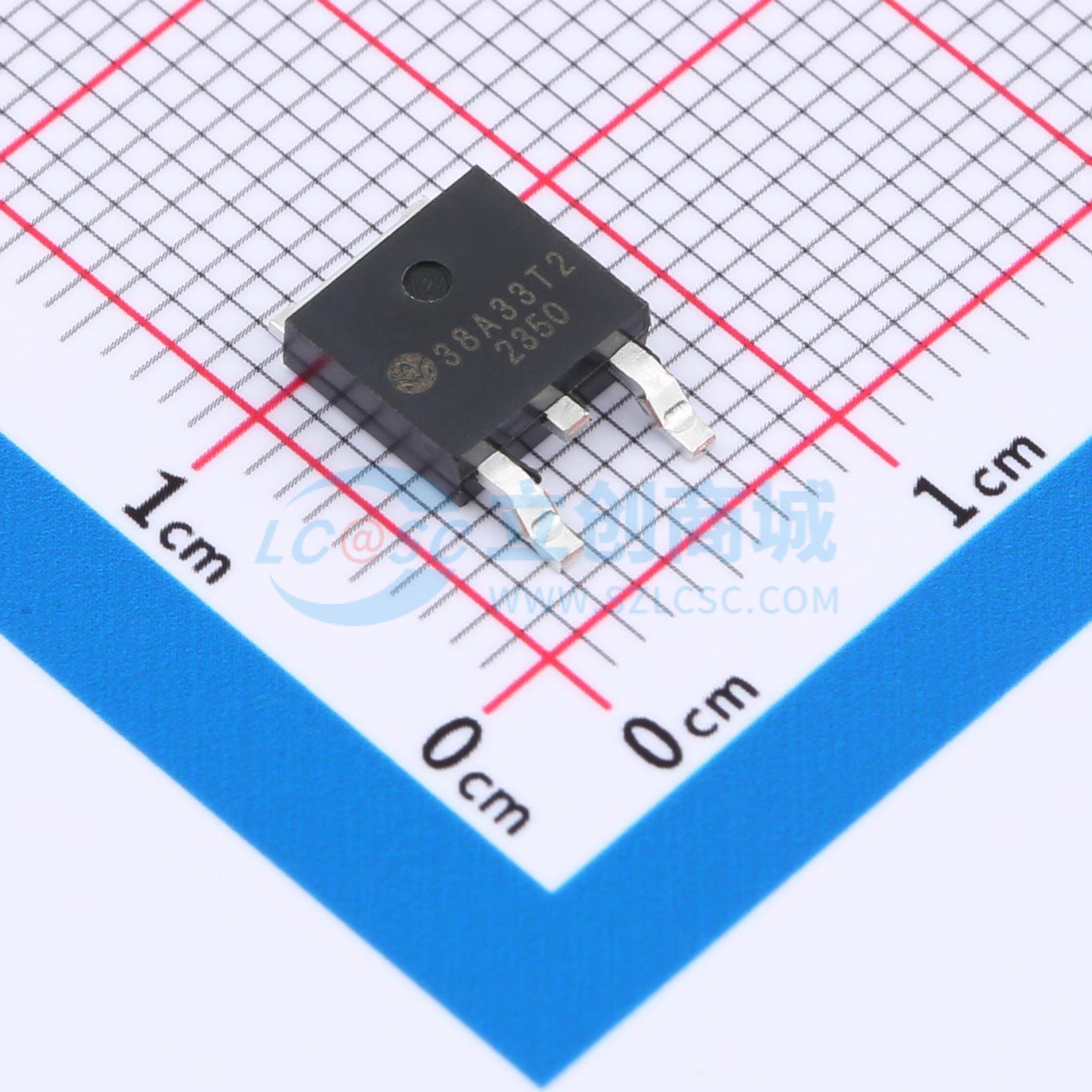

商品封装: TO-252-2
包装方式: 编带
商品毛重: 0.3925克(g)

商品参数

商品概述

ICW1238-Q1系列是一款采用CMOS工艺制造的高压（高达40V）低功耗低压差稳压器（LDO）。它可以提供高达1A的电流，而静态电流仅为1.6uA。它由基准电压发生器、误差放大器、电流折返电路、相位补偿电路和晶体管驱动电路组成。ICW1238-Q1是一款面向汽车应用的高性能低压差稳压器，产品全系通过AEC-Q100 Grade1标准的认证。

商品特性

超低的静态电流：1.6uA
最大输入电压：40V
输出电压精度：±2%
最大输出电流：500mA
压差：10mV@Iout=10mA
温度稳定性：±45ppm/°C
ON/OFF Logic = Enable High
保护电路：过热保护、限流保护、折返功能
输出电容：低ESR、陶瓷电容器兼容
温度等级1：-40°C至+125°C

应用领域

车身控制模块（BCM）
EV电池管理系统
音响主机
智能座舱电源管理
汽车电动天窗电源管理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	3.3V
	输出电流	500mA
	电源纹波抑制比(PSRR)	65dB@(1kHz)

	属性	参数值
	压差	10mV@(10mA)
	静态电流(Iq)	1.6uA
	特性	带使能；过流保护；过热保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
