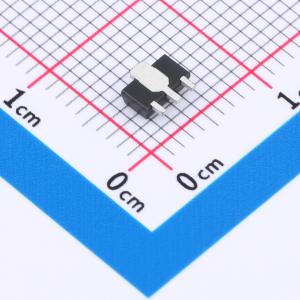

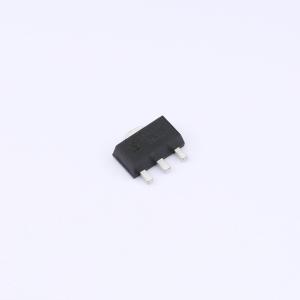

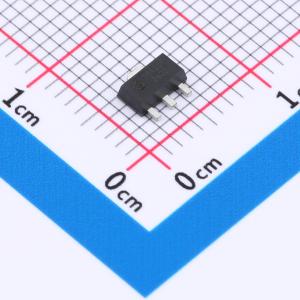

温馨提醒：图片仅供参考，商品以实物为准

ICW1235A90PGQ1

车规级、40V耐压、低功耗、高精度LDO转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ICW1235-Q1 使用CMOS工艺制造的高耐压（高达40V）、超低静态电流的低压差稳压器。可以提供高达200mA的输出电流而只消耗1.5μA的静态电流。 ICW1235-Q1 内置基准电压发生器电路、误差放大器电路、短路折返限流电路、相位补偿电路和驱动晶体管电路。
品牌名称: ICW(艾创微)
商品型号: ICW1235A90PGQ1
商品编号: C22395384
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

ICW1235-Q1 使用CMOS工艺制造的高耐压（高达40V）、超低静态电流的低压差稳压器。可以提供高达200mA的输出电流而只消耗1.5μA的静态电流。 ICW1235-Q1 内置基准电压发生器电路、误差放大器电路、短路折返限流电路、相位补偿电路和驱动晶体管电路。ICW1235-Q1专为以极低IQ为关键参数的应用而设计。该器件即使在Dropout模式下也能保持低静态电流消耗。当处于关断模式下，即使输入电压为40V，器件消耗的IQ也低于100nA，这有助于延长电池供电产品的寿命。 ICW1235-Q1是一款面向汽车应用的高性能低压差稳压器，产品全系通过了AEC-Q100标准的认证。

商品特性

超低的静态电流：1.5μA
最大输入电压：40V
输出电压精度：±2%
最大输出电流：200mA(VIN = 5V, VOUT = 3.3V)
压差：4mV@IoUT = 1mA
温度稳定性：±50ppm/°C
具有使能功能
保护电路：OTP、OCP
输出电容：低ESR、陶瓷电容器兼容
温度等级1：-40°C至+125°C

应用领域

车身控制模块（BCM）
EV电池管理系统
音响主机
智能座舱电源管理
汽车电动天窗电源管理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	9V
	输出电流	200mA
	电源纹波抑制比(PSRR)	48dB@(10kHz)

	属性	参数值
	压差	4mV@(1mA)
	静态电流(Iq)	1.5uA
	特性	带使能；过流保护；过热保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
