SS4129

是一款具有低功耗和漏电流抑制特性的高可靠型漏电保护器专用芯片，用于检测火线和零线上的漏电信号。当有漏电信号产生时，零电流互感器检测到电信号，漏电信号经过差动放大器放大，并经过精密整流后，获得完整的正负半波的波形。当漏电流的值大于规定的额定电流阈值时，芯片输出引脚快速输出高电平信号驱动外部可控硅，使电网与用户端断开连接，从而实现漏电保护；当断路器不能正常跳闸时，内部数字处理器将输出占空比为30ms;100ms的脉冲控制信号，从而保证断路器彻底关断，有效地保护触电危险。

本芯片可稳定通过中10V/m电磁干扰、5KHz/100KHz群脉冲、雷击浪涌、周波跌落、工频磁场等可靠性实验。

是一款高性能、高可靠型漏电保护器专用芯片，兼容芯片，用于检测火线和零线上的漏电信号。采用小于电源供电，最小驱动电流400μA。在无驱动时静态电流典型值低至190μA，因此可使用小功率分流电阻，降低了系统成本。

内部包含稳压电路、基准电路、差分放大电路、精密整流器、比较电路、延迟控制电路，过压保护，过温保护、振荡器、上电复位和可控硅驱动器等。通过连接外部零序电流互感器和高压微功率可控硅进行工作。

当有漏电信号产生时，零电流互感器检测到电信号，漏电信号可以是直流、型和型（包括0°、90°和135°漏电信号），漏电信号经过差动放大器放大，并经过精密整流后，获得完整的正负半波的波形。当漏电流的值大于规定的额定电流阈值时，芯片输出引脚快速输出高电平信号驱动外部可控硅，使电网与用户端断开连接，从而实现漏电保护；当断路器不能正常跳闸时，内部数字处理器将输出占空比为30ms;100ms的脉冲控制信号，从而保证断路器彻底关断，有效地保护触电危险。

• 芯片钳位电压（典型）静态工作电流190μA（典型）
• 电磁干扰（I）防护能力：≥10V/m无外部滤波，≥18U/m有外部滤波
• 高输入灵敏度：vT = 4.95mV（典型）
• 适用于检测型和型漏电信号
• 独立电压检测与保护端口同步输出驱动：双电流驱动不能跳闸时，输出次连续占空比的脉冲驱动信号
• 各种类型的漏电信号的跳闸一致性好
• 符合国标，和标准
• 宽的温度范围（Ta = -40~+125°C）

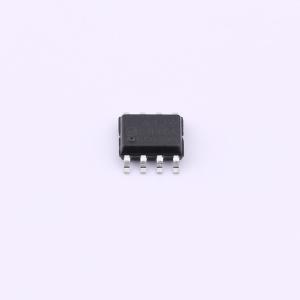

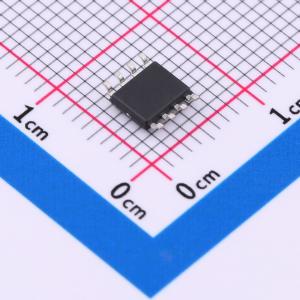

• 8 - lead SOP

• 塑壳式断路器
• 高速漏电保护装置
• 防漏电插座
• 带有漏电保护的小家电
