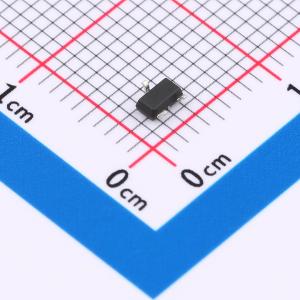

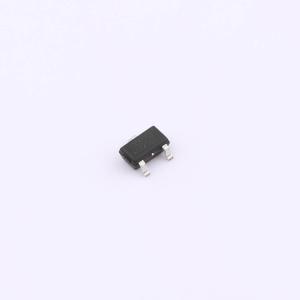

温馨提醒：图片仅供参考，商品以实物为准

CC6503ST3

线性霍尔传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CC6503是一款高性能单端输出的线性霍尔传感器芯片，采用单端模拟输出方式。当磁场南极靠近丝印面，输出值降低。该芯片采用先进的BiCMOS制程生产，具有霍尔系数高的优点。
品牌名称: CrossChip(成都芯进)
商品型号: CC6503ST3
商品编号: C22391861
商品封装: SOT23-3
包装方式: 编带
商品毛重: 0.046667克(g)

商品参数

商品概述

CC6503是一款高性能单端输出的线性霍尔传感器芯片，采用单端模拟输出方式。当磁场南极靠近丝印面，输出值降低。该芯片采用先进的BiCMOS制程生产，具有霍尔系数高的优点。 CC6503采用了霍尔温度补偿技术，产品可在 -40~85℃ 之间正常工作，且灵敏度变化很小。在无磁场的情况下，芯片的静态输出为 50%VCC。CC6503 的线性输出范围宽，在电源电压 5V 条件下，VOUT 可以在 0.5~4.5V 之间随磁场线性变化，信号输出强度较传统单端输出有了很大提升。集成动态失调消除电路，灵敏度和静态输出电压不受外界压力和封装应力影响。斩波频率高达 1MHz，带宽高，响应速度快。

商品特性

静态共模输出点为 50%VCC
测量范围宽，线性度优于 0.25%
1MHz 斩波频率，高带宽，低噪声，响应速度快
低功耗，IC 静态工作电流为 6mA
温度稳定性好，内部采用了霍尔信号放大电路和温度补偿电路，工作环境温度为： -40~85℃
抗干扰能力强
抗机械应力强，磁参数不会因为受外界压力而偏移
ESD (HBM) 2kV，ESD (CDM) 1kV，LU 200mA

应用领域

电流传感器
磁编码器
齿轮传感器
位移测量
舵机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性霍尔传感器
	灵敏度温漂	±4%/℃
	线性度	±0.25%

	属性	参数值
	工作电压	3V~5.5V
	工作电流	6mA
	工作温度	-40℃~+85℃
