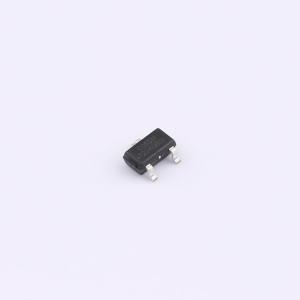

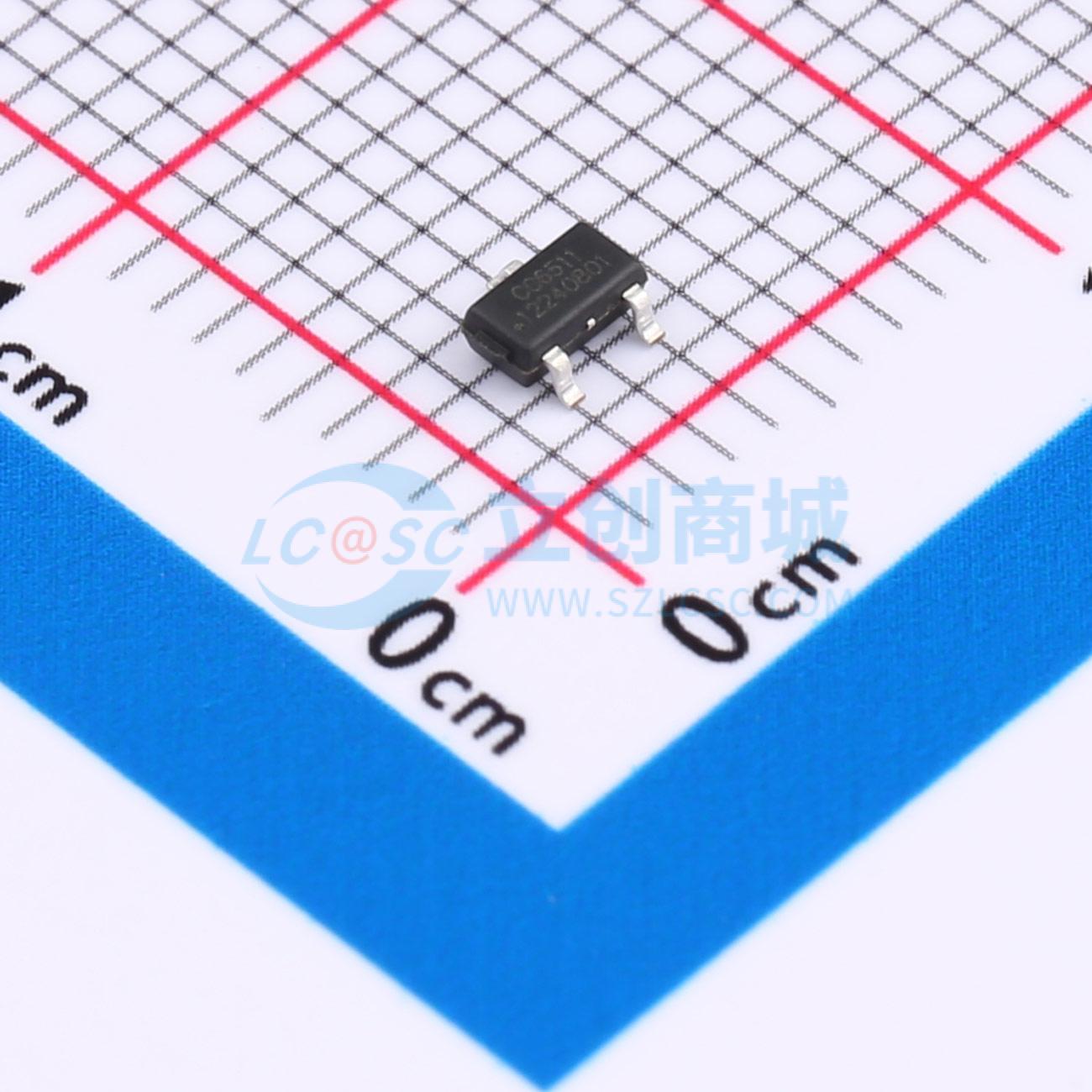

CC6511ST3-4P5BF3-RE-CC
线性霍尔传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CC6511 是一款单端输出的线性霍尔传感器芯片，采用单端模拟输出方式。当磁场南极靠近丝印面，输出值降低。该芯片采用先进的BiCMOS 制程生产，具有霍尔系数高的优点。
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CC6511ST3-4P5BF3-RE-CC
- 商品编号
- C22391865
- 商品封装
- SOT23-3
- 包装方式
- 编带
- 商品毛重
- 0.047667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性霍尔传感器 | |
| 灵敏度 | 4.5mV/Gs | |
| 线性度 | ±0.25% |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 工作电流 | 4.5mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
CC6511 是一款单端输出的线性霍尔传感器芯片，采用单端模拟输出方式。当磁场南极靠近丝印面，输出值降低。该芯片采用先进的BiCMOS 制程生产，具有霍尔系数高的优点。 CC6511 采用了霍尔温度补偿技术，产品可在 -40 ~ 85℃ 之间正常工作，且灵敏度变化很小。在无磁场的情况下，芯片的静态输出为 0.5VCC。CC6511 的线性输出范围宽，在电源电压 5V 条件下，VOUT 可以在 0.5 ~ 4.5V 之间随磁场线性变化，信号输出强度较传统单端输出有了很大提升。集成动态失调消除电路，使得灵敏度和静态输出电压不受外界压力和封装应力影响。斩波频率高达 1MHz，带宽高，响应速度快。
商品特性
- 静态共模输出点为 0.5Vcc
- 测量范围宽，线性度优于 0.5%
- 1MHz 斩波频率，高带宽，低噪声，响应速度快
- 低功耗，IC 静态工作电流为 5mA
- 温度稳定性好，内部采用了霍尔信号放大电路和温度补偿电路，工作环境温度为： -40 ~ 85℃
- 抗干扰能力强
- 抗机械应力强，磁参数不会因为受外界压力而偏移
- ESD (HBM) 2kV，ESD (CDM) 1kV，LU 200mA
应用领域
- 电流传感器
- 磁编码器
- 齿轮传感器
- 位移测量
- 舵机
