温馨提醒：图片仅供参考，商品以实物为准

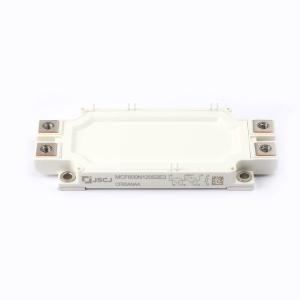

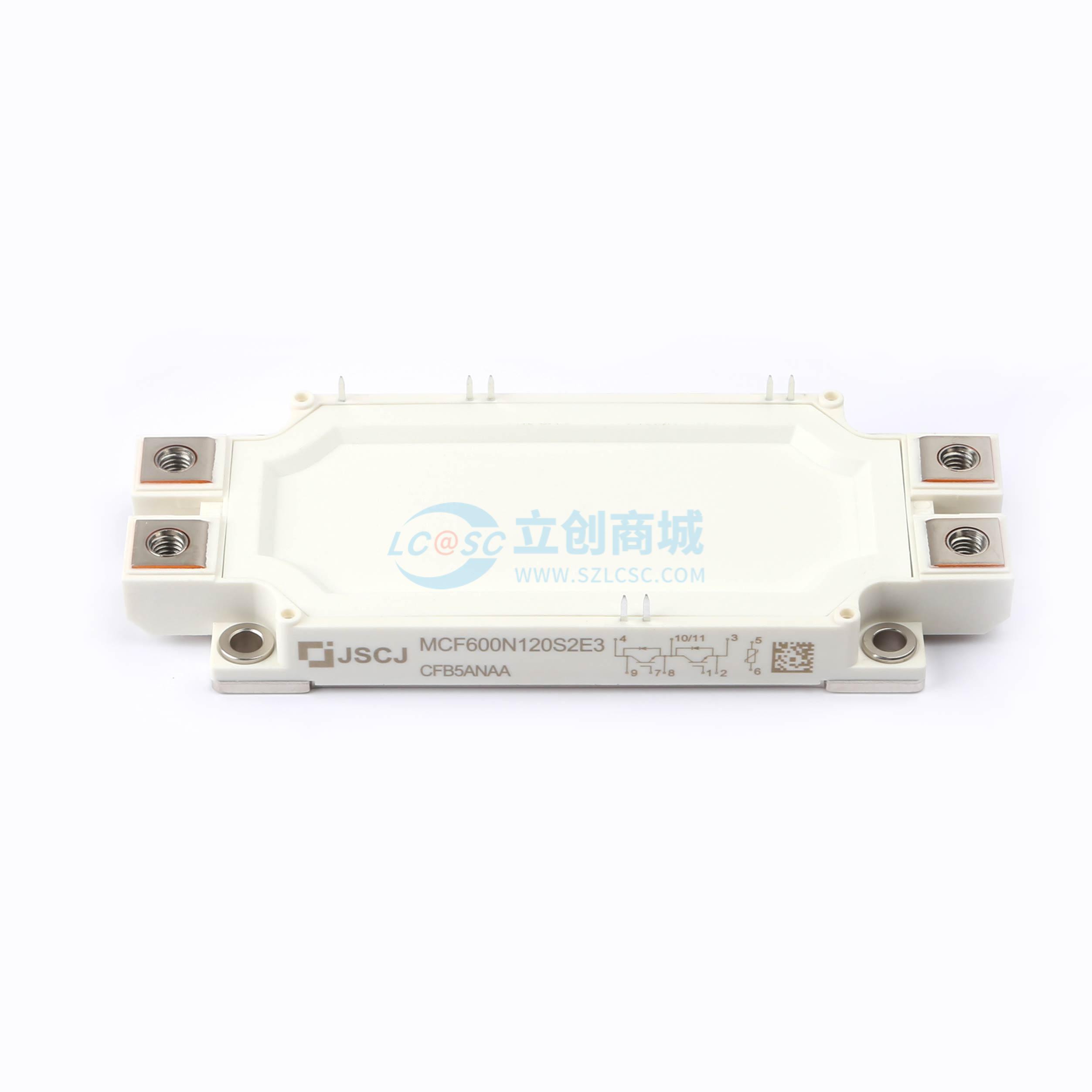

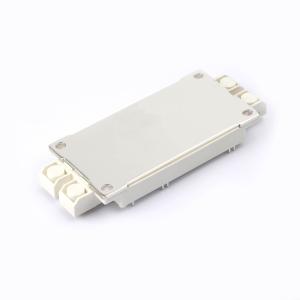

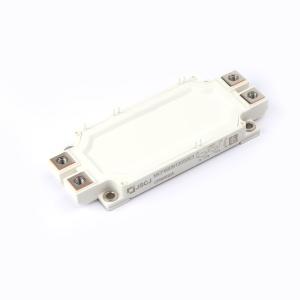

MCF600N120S2E3
1.2kV 600A
- 描述
- 模块采用JSCJ先进的沟槽和场截止（FS）IGBT技术，具有极低的集电极-发射极饱和电压，易于在驱动器和逆变器中使用。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- MCF600N120S2E3
- 商品编号
- C22392038
- 商品封装
- E3
- 包装方式
- 盒装
- 商品毛重
- 351.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 600A | |
| 耗散功率(Pd) | 3.95kW | |
| 正向脉冲电流(Ifm) | 1200A | |
| 集射极饱和电压(VCE(sat)) | 2.15V@600A | |
| 栅极阈值电压(Vge(th)) | 5.2V@23mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.4uC | |
| 输入电容(Cies) | 128nF | |
| 开启延迟时间(Td(on)) | 435ns | |
| 关断延迟时间(Td(off)) | 625ns | |
| 导通损耗(Eon) | 55mJ | |
| 关断损耗(Eoff) | 35mJ | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 1.47nF |
