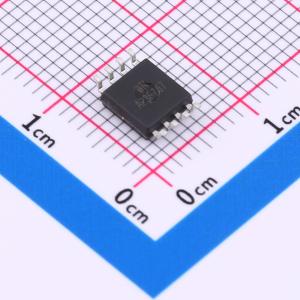

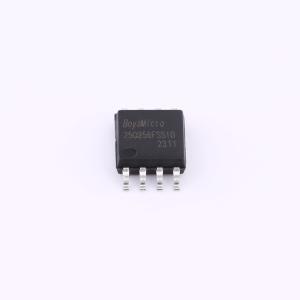

温馨提醒：图片仅供参考，商品以实物为准

BY25Q256FSSIG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：串行外围接口：标准SPI为SCLK、ICS、SI、SO、WP、/HOLD；双线SPI为SCLK、ICS、IO0、IO1、WP、/HOLD；四线SPI为SCLK、ICS、IO0、IO1、IO2、IO3；QPI为SCLK、ICS、IO0、IO1、IO2、IO3；支持双倍传输速率读取；支持3或4字节寻址模式。数据读取：普通读（串行）时钟速率为55MHz；快速读（串行）在负载电容30pF情况下时钟速率为108MHz；双线I/O数据传输速率高达216Mbits/S；四线I/O和QPI数据传输速率高达432Mbits/S；双倍传输速率四线I/O数据传输速率高达432Mbits/s；允许XIP（本地执行）操作，连续读支持8/16/32/64字节回绕。数据编程：串行输入页编程一次最多支持256字节；支持编程暂停和恢复。数据擦除：支持块擦除（64/32KB）、扇区擦除（4KB）、整芯片擦除；支持擦除暂停和恢复。编程/擦除速度：页编程时间典型值为0.6ms；扇区擦除时间典型值为50ms；块擦除时间典型值为0.15/0.25s；整芯片擦除时间典型值为80s。灵活架构：4KB扇区；32/64KB块
品牌名称: BOYAMICRO(博雅)
商品型号: BY25Q256FSSIG
商品编号: C22391877
商品封装: SOP-8-208mil
包装方式: 管装
商品毛重: 0.17克(g)

商品参数

商品特性

标准串行接口：SCLK, /CS, SI, SO, /WP, /HOLD
双线串行接口：SCLK, /CS, IO0, IO1, /WP, /HOLD
四线串行接口：SCLK, /CS, IO0, IO1, IO2, IO3
纯四线模式（QPI）：SCLK, /CS, IO0, IO1, IO2, IO3
支持双倍传输速率（DTR）
支持3字节地址模式和4字节地址模式
单线普通读（串行）：支持最大55兆赫兹时钟频率
快速读（串行）：支持最大108兆赫兹时钟频率（负载电容30pF情况下）
双线读数据传输速率高达216兆比特每秒
四线读数据传输速率高达432兆比特每秒
双倍传输速率下四线读数据传输速率高达432兆比特每秒
支持XIP（本地执行）操作：连续读模式支持8/16/32/64字节回绕读取
串行输入页编程，一次编程支持1到256字节
支持编程挂起和恢复
区块擦除（64或32千字节）
扇区擦除（4千字节）
整芯片擦除
支持擦除挂起和恢复
页编程时间：典型值0.6毫秒
扇区擦除时间：典型值50毫秒
区块擦除时间：典型值0.15秒（32千字节）或0.25秒（64千字节）
整芯片擦除时间：典型值80秒
灵活统一的存储架构：4千字节扇区，32或64千字节区块
工作电流最大25毫安
睡眠模式电流最大5微安
3个512字节的带一次编程（OTP）功能的安全寄存器
支持串行闪存功能可查询参数表 (SFDP) 寄存器
通过/WP引脚开启或禁用数据保护
支持自顶向下数据保护，自底向上数据保护，互补数据保护
支持高级区块或扇区数据保护（固定保护或密码保护）
工作电压范围：2.7~3.6伏特
商业级 (0°C to +70°C)
工业级 (-40°C to +85°C)
任意扇区编程 - 擦写循环次数典型值10万次
数据保存年限典型值20年

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(95个/管，最小起订量 1 个)

个

起订量：1 个95个/管

总价金额：

￥ 0.00

近期成交57单

	属性	参数值
	商品目录	NOR FLASH
	接口类型	SPI
	存储容量	256Mbit
	时钟频率(fc)	108MHz
	工作电压	2.7V~3.6V
	待机电流	5uA

	属性	参数值
	擦写寿命	100000次
	页写入时间(Tpp)	600us
	块擦除时间(tBE)	150ms@(32KB)
	数据保留 - TDR(年)	20年
	工作温度	-40℃~+85℃
