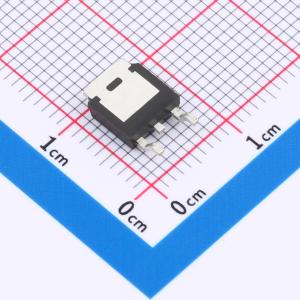

温馨提醒：图片仅供参考，商品以实物为准
IPD170N04NG-VB
N沟道 耐压:40V 电流:55A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TO252；N—Channel沟道,40V；55A；RDS(ON)=12mΩ@VGS=10V,VGS=20V；Vth=1.5~2.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- IPD170N04NG-VB
- 商品编号
- C22389921
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 55A | |
| 导通电阻(RDS(on)) | 14mΩ@4.5V；12mΩ@10V | |
| 耗散功率(Pd) | 100W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 85nC@10V；42nC@4.5V | |
| 输入电容(Ciss) | 1.801nF | |
| 反向传输电容(Crss) | 570pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 725pF |
商品特性
- 沟槽式场效应功率MOSFET
- 100%进行Rq和UIS测试
- 符合欧盟RoHS指令2011/65/EU
应用领域
-或门-服务器-直流/直流转换
