温馨提醒：图片仅供参考，商品以实物为准

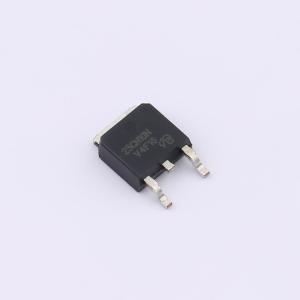

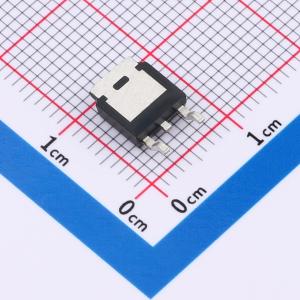

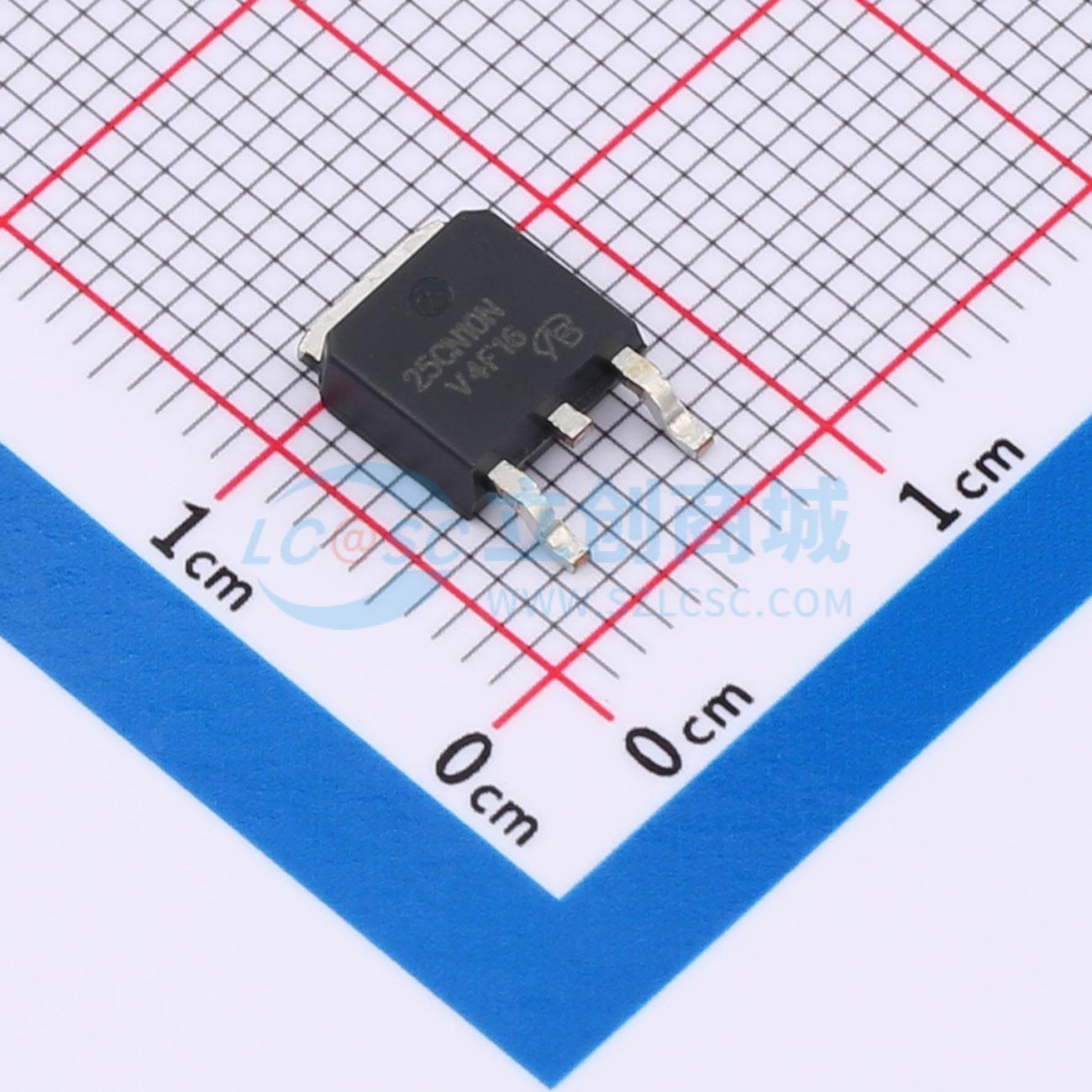

IPD25CN10NG-VB
N沟道 耐压:100V 电流:45A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TO252；N—Channel沟道,100V；45A；RDS(ON)=18.5mΩ@VGS=10V,VGS=20V；Vth=2.5~5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- IPD25CN10NG-VB
- 商品编号
- C22389922
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.495克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 18.5mΩ@10V | |
| 耗散功率(Pd) | 136.4W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 38nC@10V | |
| 输入电容(Ciss) | 2.4nF | |
| 反向传输电容(Crss) | 80pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 230pF |
商品特性
- 沟槽场效应晶体管(TrenchFET)功率MOSFET
- 100%进行Rg和UIS测试
应用领域
- 初级侧开关
- 隔离式DC/DC转换器
