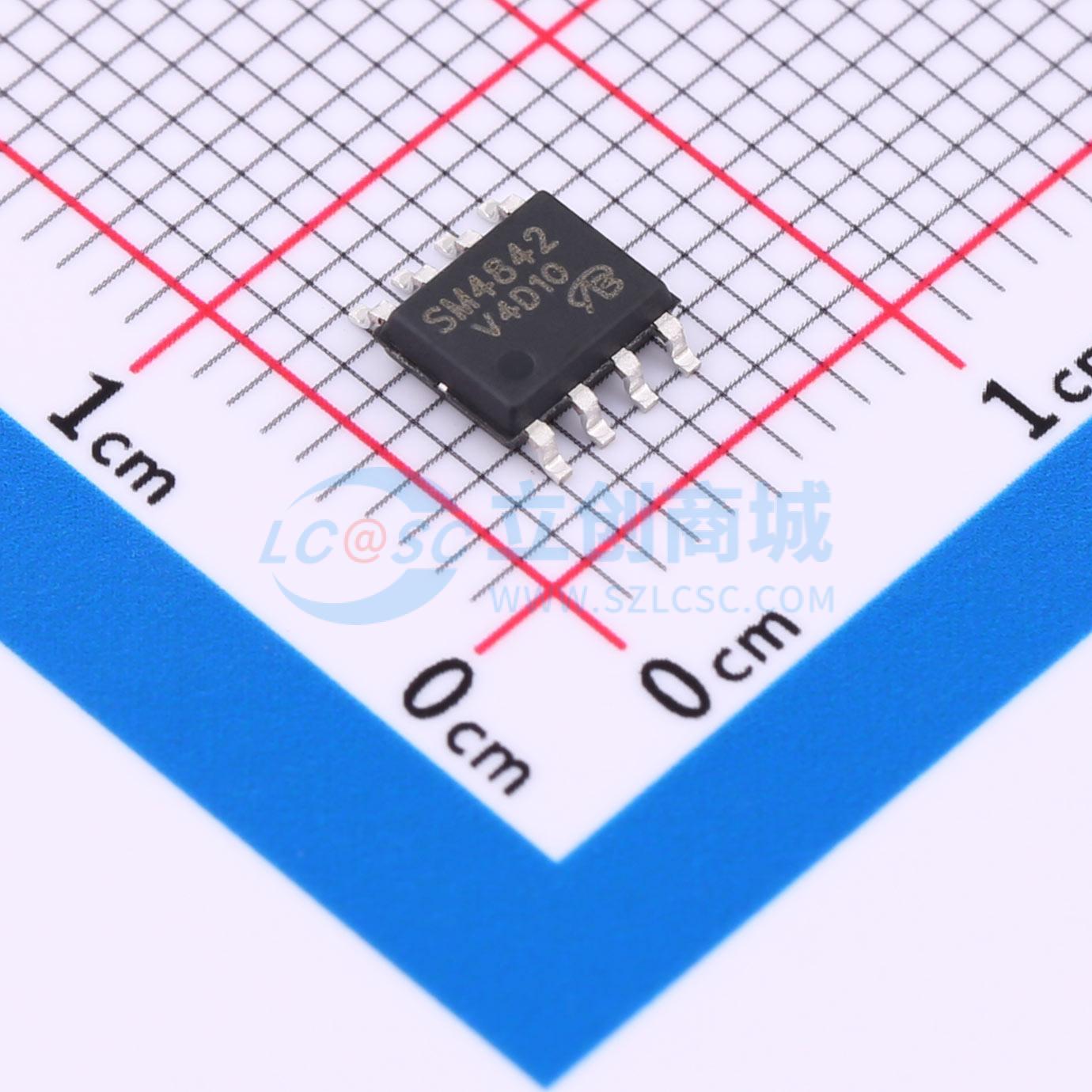

温馨提醒：图片仅供参考，商品以实物为准
SM4842NSK-VB
N沟道 耐压:20V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SOP8；N—Channel沟道,20V；20A；RDS(ON)=6mΩ@VGS=4.9V,VGS=±16V；Vth=1~2.1V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- SM4842NSK-VB
- 商品编号
- C22389428
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 4.9mΩ@4.5V；5.6mΩ@2.5V | |
| 耗散功率(Pd) | 45W | |
| 阈值电压(Vgs(th)) | 1V@250uA；2.1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 27.5nC@4.5V | |
| 输入电容(Ciss) | 3.7nF | |
| 反向传输电容(Crss) | 315pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 745pF |
商品特性
- 沟槽功率MOSFET
- 结温175 °C
- 低热阻封装
- 100%进行栅极电阻（Rg）测试
- 符合RoHS标准
应用领域
- 隔离式DC/DC转换器
