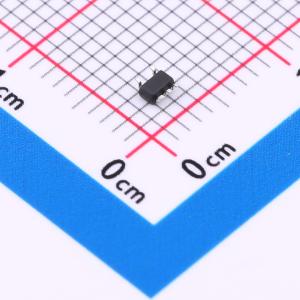

温馨提醒：图片仅供参考，商品以实物为准

AD8613AKSZ(UMW)

低功耗、低噪声CMOS轨到轨输入/输出运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是单、双和四通道微功耗、轨到轨输入和输出放大器，具有低电源电流以及低输入电压和电流噪声的特点。该器件可在 1.8V 至 5V 单电源或 ±0.9V 和 ±2.5V 双电源下完全工作。低噪声、极低的输入偏置电流和低功耗的结合，使其特别适用于便携式和环路供电的仪器仪表。输入和输出均能实现轨到轨摆动，使设计人员能够在低功耗单电源系统中缓冲 CMOS ADC、DAC、ASIC 和其他宽输出摆幅器件。
品牌名称: UMW(友台半导体)
商品型号: AD8613AKSZ(UMW)
商品编号: C22373372
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.037183克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	400kHz
	输入失调电压(Vos)	2.2mV
	输入失调电压温漂(Vos TC)	2.5uV/℃
	压摆率(SR)	100V/ms
	输入偏置电流(Ib)	1pA
	输入失调电流(Ios)	0.1pA

	属性	参数值
	输入电压噪声密度(eN)	22nV/√Hz@10kHz
	共模抑制比(CMRR)	95dB
	静态电流(Iq)	50uA
	输出电流	80mA
	工作温度	-40℃~+125℃
	单电源电压	1.8V~5V
	双电源电压(Vee~Vcc)	-2.5V~-900mV；900mV~2.5V
	功能特性	内置补偿

商品概述

AD8613、AD8617和AD8619分别是单通道、双通道和四通道微功耗、轨到轨输入和输出运算放大器，具有低电源电流以及低输入电压和电流噪声的特点。这些器件完全指定在1.8 V至5 V单电源或±0.9 V和±2.5 V双电源下工作。低噪声、极低的输入偏置电流和低功耗的结合，使得AD8613/AD8617/AD8619在便携式和环路供电仪器中特别有用。输入和输出均能实现轨到轨摆幅的能力，使设计人员能够在低功耗、单电源系统中缓冲CMOS模数转换器、数模转换器、专用集成电路和其他宽输出摆幅器件。

商品特性

偏移电压：最大值 2.2 mV
低输入偏置电流：最大值 1 pA
单电源工作范围：1.8 V 至 5.5 V
低噪声：22 nV/√Hz
微功耗：在温度范围内，每放大器最大功耗 50 μA
无相位反转
单位增益稳定
符合汽车应用认证

应用领域

电池供电仪器
多极滤波器
电流分流检测
传感器
模数转换器预驱动器
