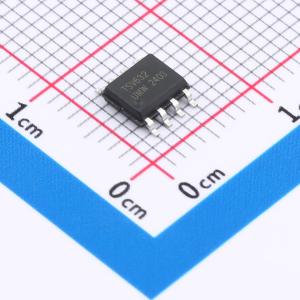

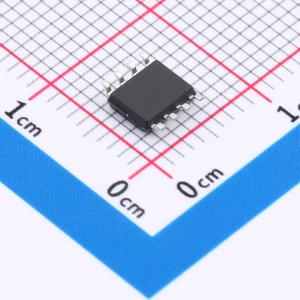

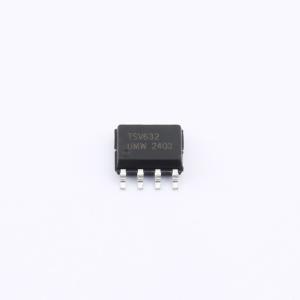

温馨提醒：图片仅供参考，商品以实物为准
TSV632IDT(UMW)
双路和四路，轨到轨输入/输出，60 uA，880 kHz 运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TSV63x 和 TSV63xA 系列双路和四路运算放大器支持低电压工作，具备轨到轨输入和输出功能。该系列产品的特点是速度与功耗比极佳，在 5 V 电源电压下仅消耗 60 μA 电流，同时可实现 880 kHz 的增益带宽积。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TSV632IDT(UMW)
- 商品编号
- C22373384
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18564克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 880kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 270V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 100pA | |
| 噪声密度(eN) | 60nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 74dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 60uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.5V~5.5V |
商品概述
TSV63x和TSV63xA系列双路和四路运算放大器支持低电压工作，具备轨到轨输入和输出功能。 该系列产品的特点是具有出色的速度/功耗比，在5V电源电压下仅消耗60μA电流，同时可实现880kHz的增益带宽积。 这些特性使TSV63x和TSV63xA系列非常适合用于传感器接口、电池供电和便携式应用以及有源滤波。
商品特性
- 轨到轨输入和输出
- 低功耗：5V时典型值为60μA
- 低电源电压：1.5 - 5.5V
- 增益带宽积：典型值为880kHz
- 在100pF电容上实现单位增益稳定
- 低功耗关断模式：典型值为5nA
- 低失调电压：最大值为800μV（A版本）
- 低输入偏置电流：典型值为1pA
- 抗EMI运算放大器
- 符合汽车级标准
应用领域
- 电池供电应用
- 便携式设备
- 信号调理
- 有源滤波
- 医疗仪器
