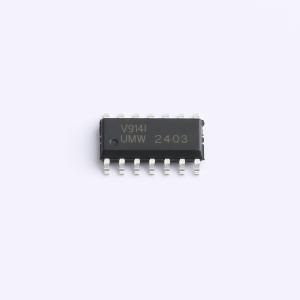

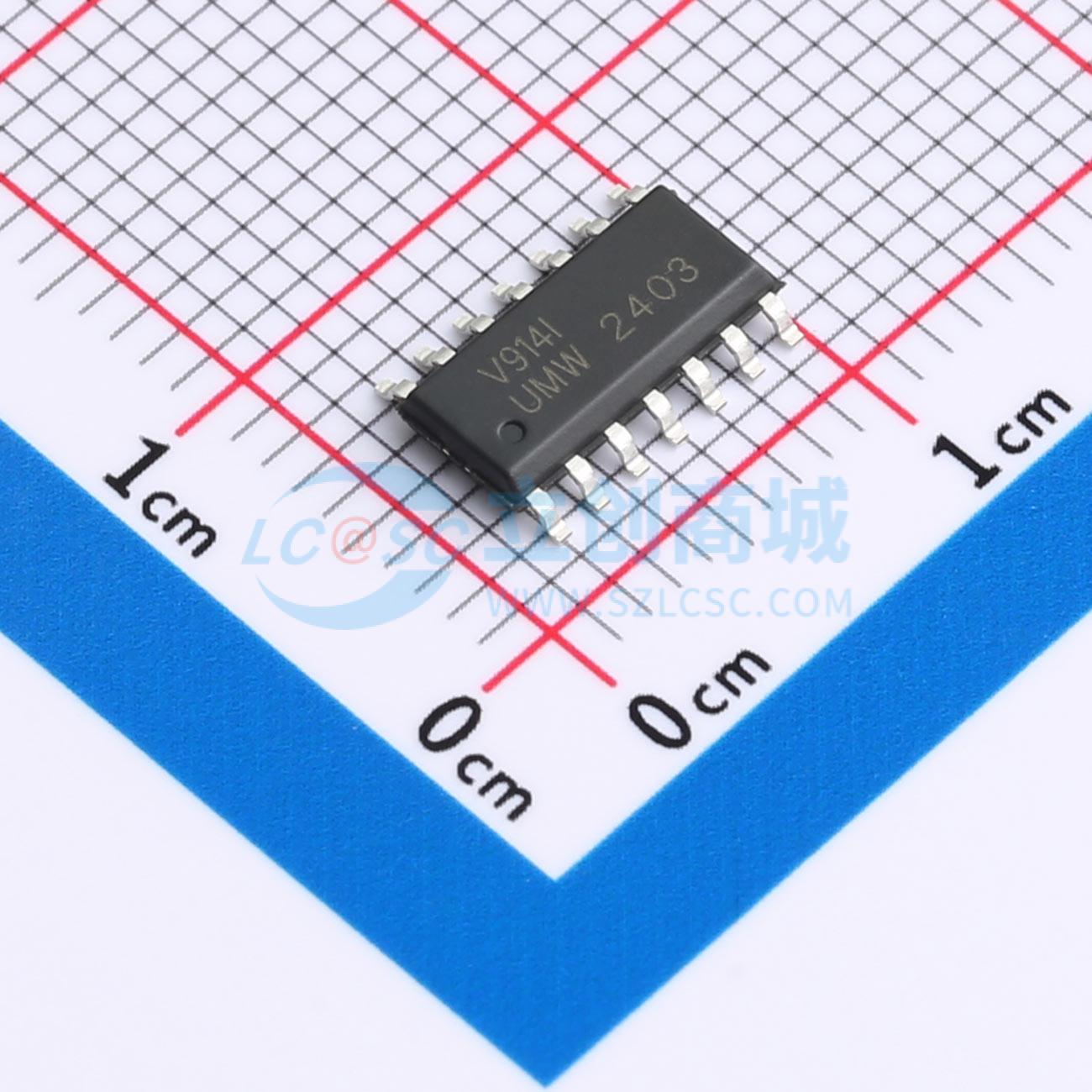

TSV914IDT(UMW)
单、双、四通道轨到轨输入/输出8 MHz运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供低电压操作和轨到轨输入输出，以及出色的速度/功耗比，在5V时仅消耗最大1.1mA电流的情况下提供8MHz增益带宽积。该运算放大器为单位增益稳定，具有超低输入偏置电流。适用于传感器接口、电池供电和便携式应用以及有源滤波。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TSV914IDT(UMW)
- 商品编号
- C22373387
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.28972克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 8MHz | |
| 输入失调电压(Vos) | 4.5mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 4.5V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 21nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 静态电流(Iq) | 780uA | |
| 输出电流 | 35mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
UMW TSV91x 和 TSV91xA 系列运算放大器具备低电压工作能力，支持轨到轨输入与输出，并实现了优异的速率与功耗比，在 5V 供电下最大仅消耗 1.1mA 电流即可提供 8MHz 的增益带宽积。该运放为单位增益稳定，并具有超低输入偏置电流。这些器件非常适用于传感器接口、电池供电的便携式应用以及有源滤波。
商品特性
- 轨到轨输入与输出
- 宽带宽
- 低功耗：典型值 820μA
- 单位增益稳定
- 高输出电流：35mA
- 工作电压范围 2.5V 至 5.5V
- 低输入偏置电流，典型值 1pA
- 低输入失调电压：最大值 1.5mV (A 等级)
- 内部 ESD 保护 ≥ 5kV
- 抗闩锁
应用领域
- 电池供电应用
- 便携式设备
- 信号调理
