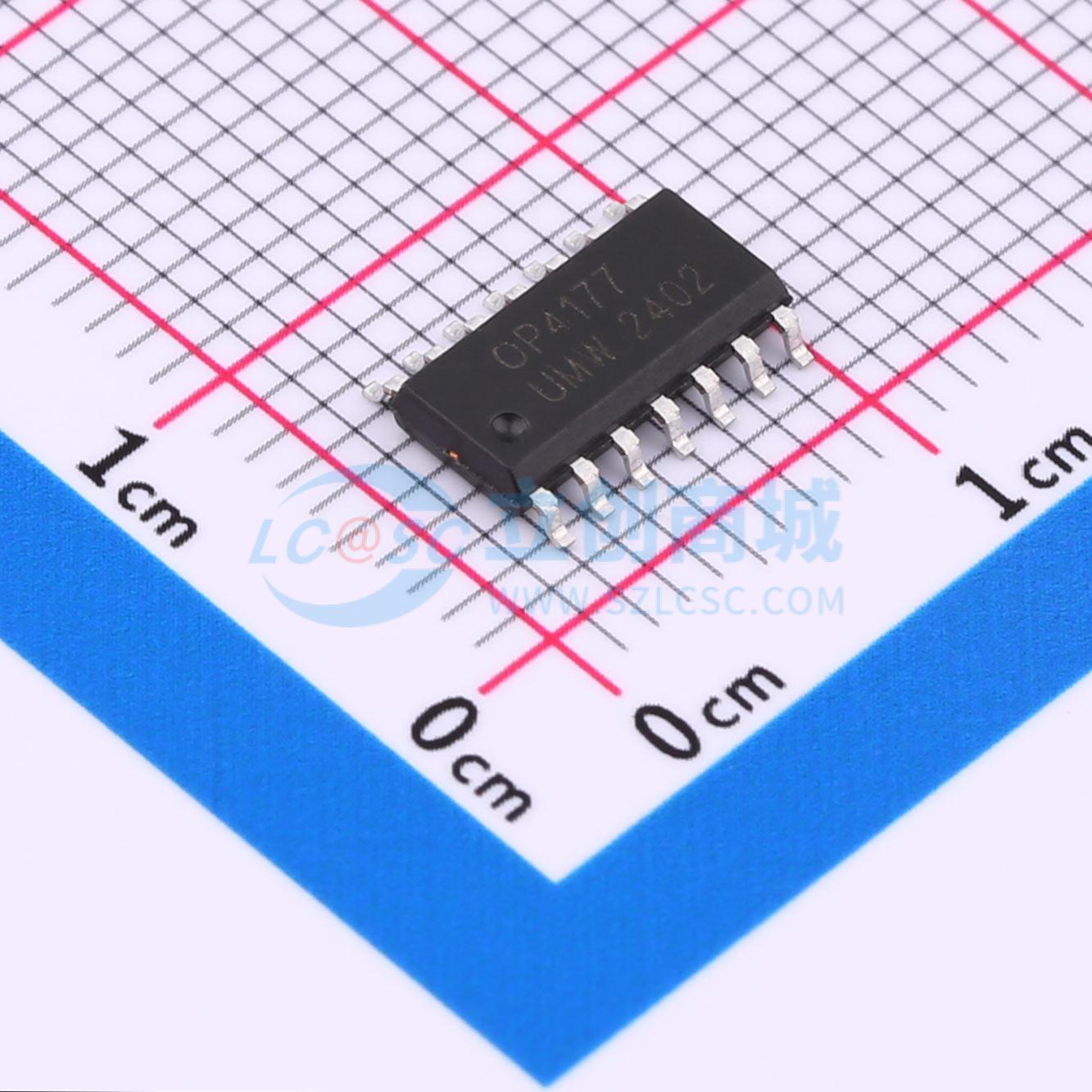

温馨提醒：图片仅供参考，商品以实物为准
OP4177ARZ(UMW)
精密低噪声低输入偏置电流运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OP2177/4177系列由高精度的单通道、双通道和四通道放大器组成，具有极低的失调电压和漂移、低输入偏置电流、低噪声以及低功耗的特点。在无外部补偿的情况下，输出对于超过1000 pF的容性负载保持稳定。在30 V电源电压下，每个放大器的电源电流小于500 μA
- 品牌名称
- UMW(友台半导体)
- 商品型号
- OP4177ARZ(UMW)
- 商品编号
- C22373383
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.351034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 四路 | |
| 双电源电压(Vee~Vcc) | 2.5V~15V；-15V~-2.5V | |
| 输入失调电压(Vos) | 75uV | |
| 输入失调电压温漂(Vos TC) | 900nV/℃ | |
| 增益带宽积(GBW) | 1.3MHz | |
| 压摆率(SR) | 0.7V/us | |
| 共模抑制比(CMRR) | 126dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 7.9nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 500pA | |
| 静态电流(Iq) | 400uA | |
| 输出电流 | 10mA | |
| 输入失调电流(Ios) | 200pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置补偿；反相位输入保护 |
商品概述
OP2177/4177系列包含极高精度的单路、双路和四路放大器，具有极低的偏移电压和漂移、低输入偏置电流、低噪声和低功耗特性。输出在容性负载超过1000 pF时仍保持稳定，无需外部补偿。在30 V电源电压下，每个放大器的电源电流小于500 μA。内部500 Ω串联电阻保护输入，允许输入信号电平超出任一电源电压数伏而不会发生相位反转。
商品特性
- 低偏移电压：最大值60 μV
- 极低的偏移电压漂移：最大值0.7 μV/℃
- 低输入偏置电流：最大值2 nA
- 低噪声：典型值8 nV/√Hz
- CMRR、PSRR和AVO最小值大于120 dB
- 低电源电流：每个放大器400 μA
- 双电源工作：±2.5V 至 ±15V
- 单位增益稳定
- 无相位反转
- 输入在超出电源电压时受到内部保护
应用领域
- 无线基站控制电路
- 光网络控制电路
- 仪器仪表
- 传感器与控制
- 热电偶
- 电阻温度检测器
- 应变电桥
- 分流器电流测量
- 精密滤波器
