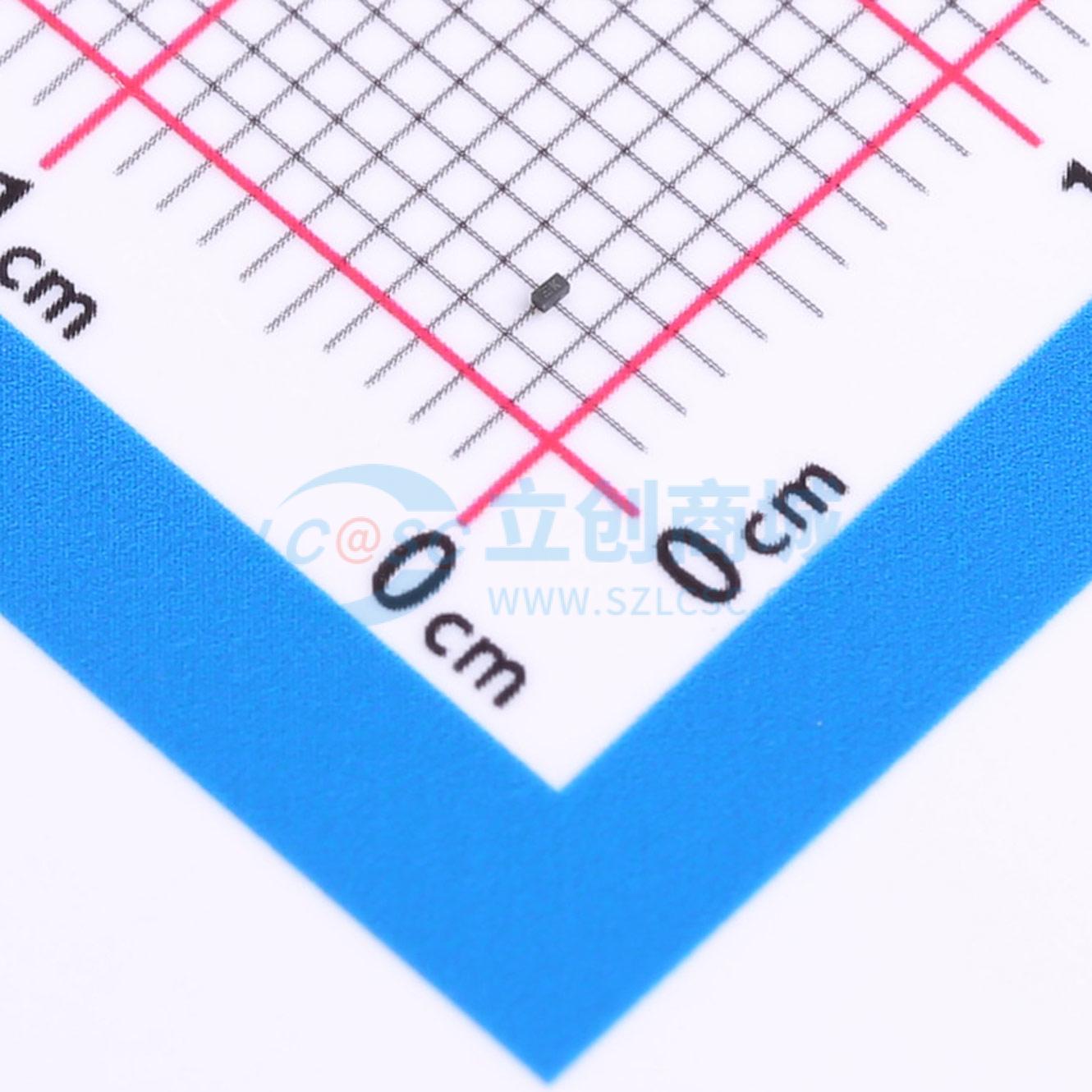

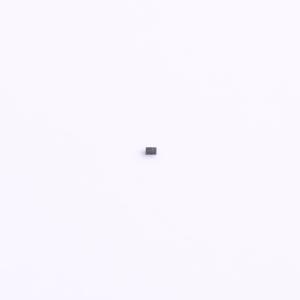

温馨提醒：图片仅供参考，商品以实物为准
ESD11LM5.0C
双向ESD 5V截止 峰值浪涌电流：2.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 飞法双向静电放电（ESD）保护二极管，采用无引脚超小型DFN0603表面贴装器件（SMD）塑料封装，旨在保护单条信号线免受ESD及其他瞬态现象造成的损坏。极低的电容、高ESD最大额定值和超小型封装的组合，使该器件非常适合高速数据线保护和天线保护应用。
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- ESD11LM5.0C
- 商品编号
- C22368638
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.007克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
商品概述
飞法双向静电放电（ESD）保护二极管，采用无引脚超小型DFN0603表面贴装器件（SMD）塑料封装，旨在保护单条信号线免受ESD及其他瞬态现象造成的损坏。极低的电容、高ESD最大额定值和超小型封装的组合，使该器件非常适合高速数据线保护和天线保护应用。
商品特性
- 超小型SMD封装
- 单线路双向ESD保护
- 飞法级电容：CJ = 3.0 pF（典型值）
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±15KV，接触放电：±8KV
- 符合RoHS标准
应用领域
- 超高速数据线
- 高灵敏度接口线
- 通用接口线
- 便携式电子设备
- 通信领域
- 消费和计算设备
